说明文档
E3-PCE201A-4IA (FG-EU348D)
PCI-Express 4口独立单通道USB3.0扩展卡
说明手册
一、产品简介：

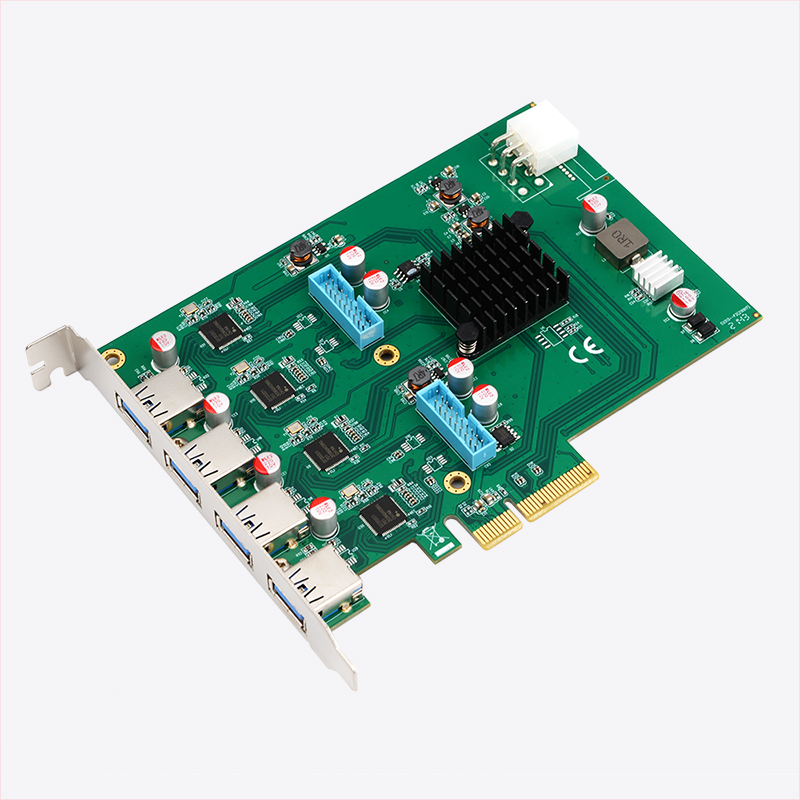

本产品为4口独立通道的USB3.0扩展卡，板载4个USB3.0由4个独立的USB3.0芯片构成。
西霸PCI-ExpressUSB 3.0扩展卡符合通用串行总线3.0标准Ver 1.0 ，符合PCI Express Gen3协议，其数据传输率高达5Gbps，十倍于USB2.0的480Mbps，能兼容USB2.0和1.1标准，USB3.0的设备可以直接在USB2.0接口上使用，USB2.0的设备也可以直接在USB3.0接口上使用。支持包括U盘，USB移动硬盘, MP3, 外置光驱，数码相机，手机，摄像头，平板电脑等各类USB设备。
二、功能与规格参数：
采用4个 Renesas 瑞萨(原NEC)720201 USB 3.0主控 IC
PCI-Express 3.0 2-Lane(x2)界面,符合PCI-ExpressV3.0规范 【E-PCE201A-4IA (FG-EU348D)】
支持PCI总线电源管理界面 Revision 1.2
符合USB3.0超速规范1.0版
符合Intel's Extensible Host Controller Interface (xHCI) 规范 Revision 1.0
最高传输率高达5Gbps，远高于USB2.0的480Mbps，高达10倍;
向下兼容USB2.0、USB1.1、USB1.0
更加強大的電源供給:最高5V 18A
內置5PIN SATA电源接口，可以连接主机电源5V供電，对于使用高品质主机电源的机器，更加充足穩定提供动力，保障设备稳定运行
4组USB接口均设有ESD静电保护芯片
支持USB热插拔功能，即插即用
支持台式机标准铁片和短铁片
Microsoft WHQL认证驱动程序，支持Window11,10, 8 ,7, Vista ,XP 32位/64位操作系统及Server 20012 2008 R2 64位操作系统，Linux免驱
*为部分产品具备的功能或规格尺寸，部分型号的产品必须外接大4PIN或SATA15PIN电源才能使用连接设备工作。
三、驱动安装
在电脑安装好USB3.0扩展卡后，开启主机，系统会自动检测到新硬件，并弹出驱动安装界面，请点击取消，按下面步骤进行操作。
1.把驱动光盘插入光驱中。（假设光驱在电脑的盘符为D:）
2.打开驱动光盘，打开目录 D:\Renesas\uPD72020x\
3.双击运行 “setup.exe”
4.驱动程序安装向导运行，请依照屏幕的安装提示完成驱动程序的安装。系统会找到新的硬件，并完成相关的驱动安装。如果无法自动安装驱动，请手动在设备管理器里刷新硬件,然后弹出的安装界面选择自动安装即可。
四、更新驱动程序与驱动下载:
驱动下载：https://yunpan.360.cn/surl_yu93pHeAkTR （提取码：a2dc）
最新的驱动程序请在下面网站下载：http://www.drivers-download.com，请在 “Drivers Search”中填入下载代码，如DL-0234903,然后点击Search now,从打开的页码选择要下载的驱动程序。
五、驱动安装校验：

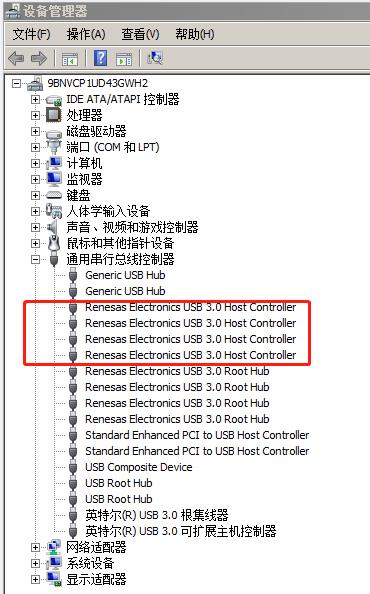

校验驱动程序是否安装正确，首先打开设备管理器，在通用串行总线控制器里查看到4组:
Renesas Electronics USB 3.0 Host Controller
Renesas Electronics USB 3.0 Root Hub
本产品采用PCIE 4x界面，PCIE 3.0 2X转4个1x桥接芯片，独立4个USB3.0芯片，外置4个USB3.0接口单独由芯片引出，当仅使用4个外置接口时，每个接口速度可达5Gbps
