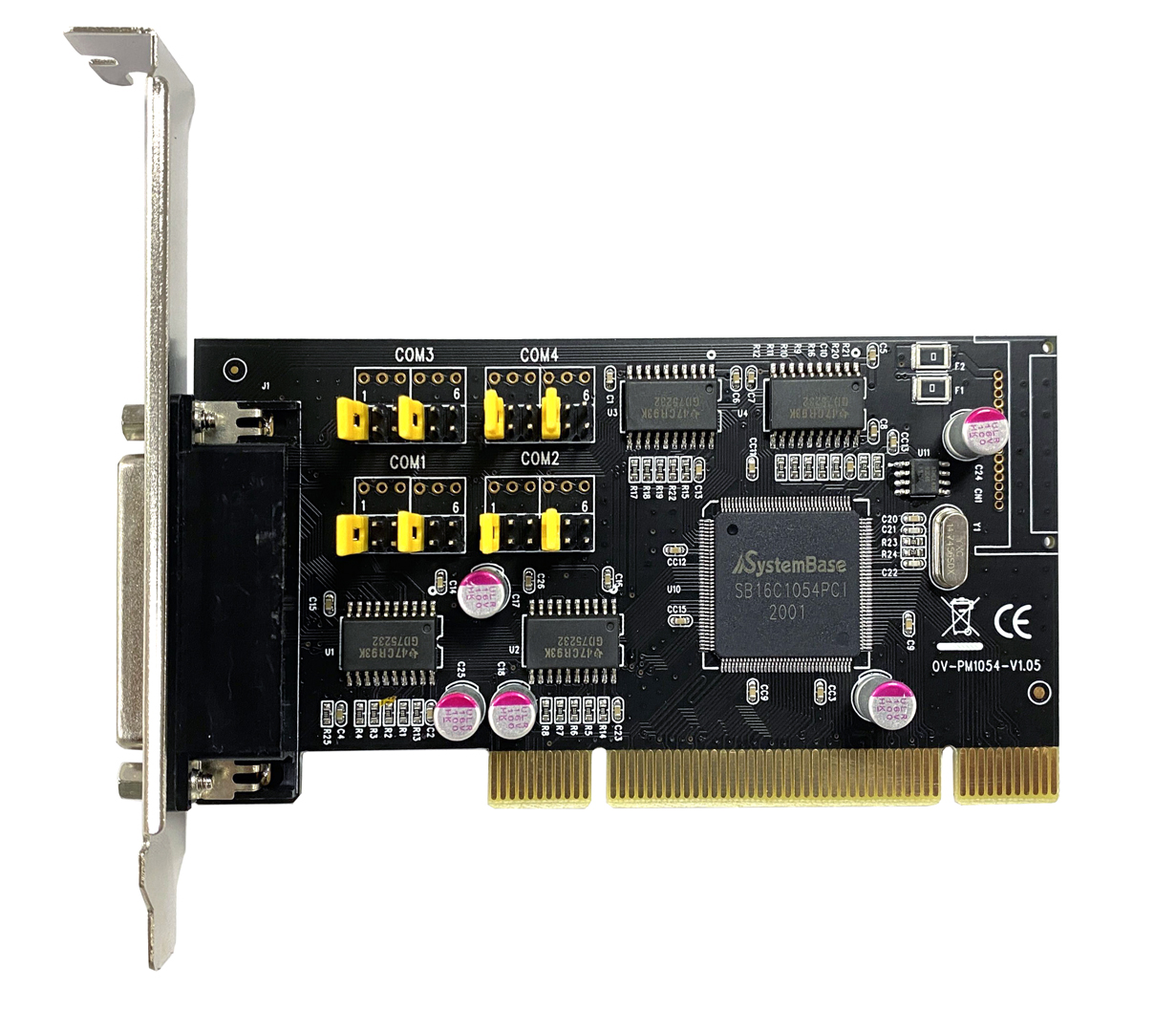

产品介绍

由PCI扩展出4个RS-232串口，可以连接多种串口设备，如PC、终端、调制解调器、打印机、扫描仪、指纹仪、密码键盘，显示屏等，本产品提供串口DB9的第1针或第9针供电，可设置为5V或12V。

规格参数

说明文档

快速安装指南

一、产品简介

西霸PCI系列串口卡采用PCI总线接口，可用于具有PCI插槽的电脑上。随着电脑技术的发展，越来越多的电脑主板不再集成串口或并口，通过安装西霸串口卡，能够为电脑扩展出串口，从而连接串口设备，可适用于POS机，串口打印机，串口键盘，密码键盘，指纹仪，串口LED显示器，刷卡机，工业自动化控制等串口设备。

二、功能与规格参数
概述
易于安装，系统自动分配IRQ 和 I/O 地址·完全符合PCI总线规范V2.3
支持PCI电源管理模式
支持PCI IRQ共享功能，一个主板可接多片串口或并口扩展卡
支持Windows10, 8.1, 8, 7, Vista, XP, Server2012, 2008，2003（32位/64位）以及Linuxr操作系统

串口界面标准(RS232)
符合工业标准16C550, 16C552, 16C554及16C750
芯片内建256字节的缓存
每个串口数据传输率可达256Kbps(具体传输率参见产品）
串口数据位：5，6，7，8
停止位：1，2
奇偶校验：None，Even，Odd，Space，Mark
通过跳线可设置可设置串口第1脚或第9脚供电功能（+5V，+12V，部分型号适用）

供电方式通过跳线设置：
DB9第1针功能：载波检测(DCD出厂默认) ,+5V, +12V
DB9第9针功能：振铃指示（RI出厂默认）,+5V, +12V

三、跳线设置

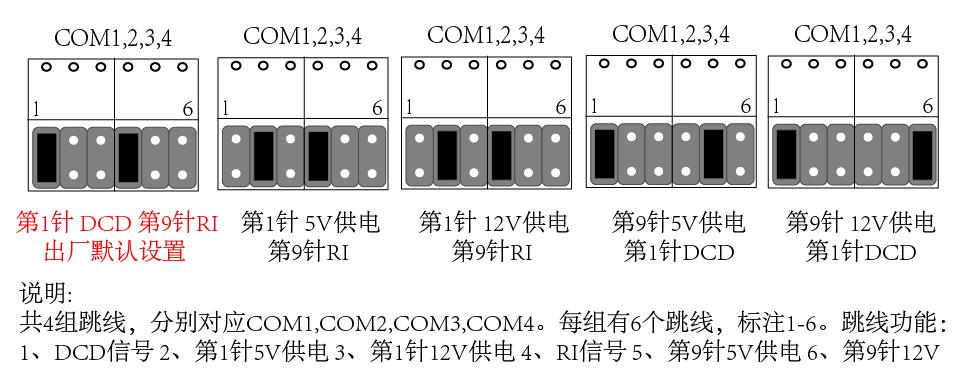

本产品可通过跳线设置为设备供电。可以提供第1脚供电或者提供第9脚供电。跳线出厂默认设置为原串口信号功能，在跳线旁标注+5V,CD,+12V为串口第一针供电，另一种跳线旁标注+5V，RI,+12V为串口第九针供电，请在连接串口设备前确认设备使用的供电需求方式，以免跳线设置错误，造成系统或设备损坏。

四、串口定义
串口引脚定义（RS232)见下图表，当串口引脚设置为供电后，出厂默认引脚定义设置为DCD与RI。当跳线设置为供电时，对应的引脚无串口信号，仅为5V或12V电源。
五、驱动安装

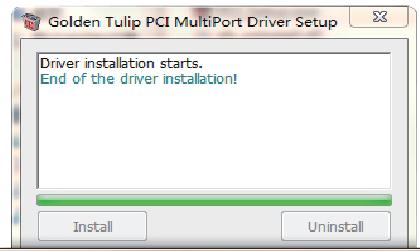

安装好串口卡后，重启电脑，系统会自动检测到新硬件，并弹出驱动安装界面，请点击取消，把驱动光盘放到CD中，打开光盘，打开SystemBase目录，打开操作系统对应的安装目录，如WinXP_Server2003_Vista_Server2008,双击运行PCI_Setup.exe文件，如下图，点击Install按钮进行安装，Uninstall为卸载驱动程序。

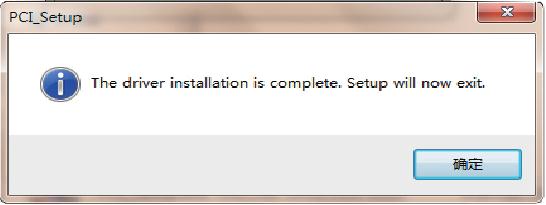

安装程序自动安装相应的驱动程序，系统会找到新的硬件，并自动完成相关的驱动安装。如果无法自动安装驱动，请手动在设备管理器里刷新硬件，然后弹出的安装界面选择自动安装即可。点击确认完成安装。

 六、更新驱动程序与驱动下载
驱动程序下载地址：https://yunpan.360.cn/surl_yu9uy3GHXqu （提取码：ae31）

七、驱动程序安装校验
驱动程序安装完成后，请在设备管理器中查看串口卡（或并口卡）安装情况，如上图，新增了串口COM14,COM15及并口LPT3。下图系统中安装了PCI 8串口扩展卡，主板原生带COM1,COM2串口，新增加的8个串口为COM3至COM10。其他型号驱动程序安装完成后校验方式与下图相同。

八、串口端口参数设置

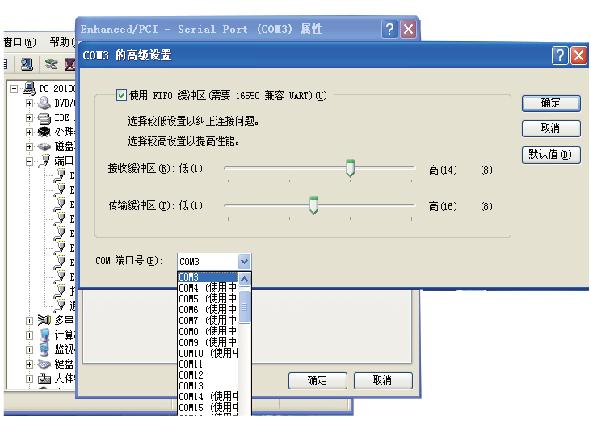

右键点击相应的串口选项，如”PCI Express-SERIAL(COM3)”,点击属性，在高级选项标签里可以更改COM端口号，比如把COM3更改为COM12,也可以设置串口参数，如波特率，数据位，停止位，检验位，流量控制等相关参数，如右图。设置波特率时请参考设备传输率要求，如果设备有要求参数，请把串口卡的传输速率与设备传输速度设置为同一参数，才能保证串口数据正确传输。

驱动下载

下载地址：http://www.drivers-download.com/en/pnsearch.php?pn=PM1054-4S

请点击以上链接即可下载本产品驱动。如果无驱动结果，则本产品可能无需驱动或暂未提供。
