产品介绍

产品描述
采用ASIX99100芯片，扩展出2个DB9串口1个DB25并口
支持PCI-Express规范 Rev 1.1，可用标准PCI-E插槽
支持用户更改端口号
支持DOS, Windows10/8 7 / Vista / XP / 2000 / Server 2003-2008 2010 32/64-bit, Linux & Mac OS/X 10.5操作系统

规格参数

说明文档

 快速安装指南

一、产品简介
西霸PCI-E系列多串口卡/并口卡采用PCI-Express总线接口，可用于具有PCI-Expess插槽的电脑上。随着电脑技术的发展，越来越多的电脑主板不再集成串口或并口，通过安装西霸串口卡或并口卡产品，能够为电脑扩展出串口或并口，从而连接串口或并口设备，可适用于POS机，串口或并口打印机，串口键盘，密码键盘，串口LED显示器，刷卡机，工业自动化控制等串口设备。

二、功能与规格参数
概述
·易于安装，系统自动分配IRQ和I/O地址
·一个主板可接多片串口或并口扩展卡
·支持Windows10, 8.1, 8, 7, Vista, XP, Server2012, 2008，2003（32位/64位）以及Linux操作系统

PCI-Express界面
·完全符合PCI-Express 2.0总线规范,PCI Express 1x物理界面
·PCI-Express总线传输率可达2.5Gbps

串口界面
·符合工业标准16C450/16C550/16C650/16C750/16C950 UART
·每个端口芯片内建256byte的缓存
·每个串口数据传输率可达230.4Kbps(具体传输率参见产品规格表）
·串口数据位：5，6，7，8,位
·停止位：1，1.5，2
·奇偶校验：None，Even，Odd，Space，Mark
·通过跳线可设置可设置串口第1脚供电功能（+5V，+12V，具体支持供电方式参见产品规格表）

并口界面
·符合IEEE1284并口界面标准
·支持SPP,Byte&ECP模式

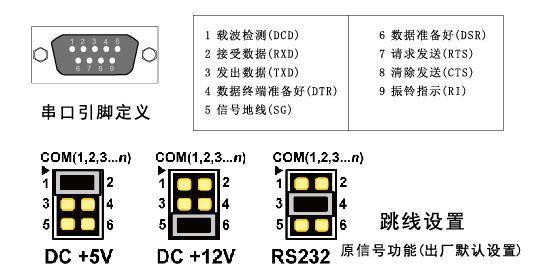

三、跳线设置
串口卡部分产品可通过跳线设置为设备供电。可以提供第1脚供电。跳线出厂默认设置为原串口信号功能，在跳线旁标注+5V,CD,+12V为串口第一针供电，（另一种跳线旁标注+5V，RI,+12V为串口第九针供电）请在连接串口设备前，确认设备使用的供电需求方式，以免跳线设置错误，造成系统或设备损坏。

四、驱动安装

安装好串口卡后，重启电脑，系统会自动检测到新硬件，并弹出驱动安装界面，请点击取消，把驱动光盘放到CD中，打开光盘，打开Asix目录，找到对应操作系统对应的安装目录，以XP(32位）系统为例，打开WINXP_Server2003目录，打开Windows32bit目录，运行AX99100_Setup.exe,运行该文件，在弹出的界面，点击Install，安装程序自动复制驱动文件，完成后如下图所示，点击Exit退出安装程序。

一般情况下，系统会自动找到新的硬件，并完成相对应的驱动程序安装。部分电脑可能无法自动安装驱动程序，请手动在设备管理器里刷新硬件，然后弹出的驱动程序安装界面选择自动安装即可。
其他版本Ｗindows操作系统安装方法与Windows XP相同。
Linux安装请参阅相应目录下的PDF或TXT文档。

五、更新驱动程序与驱动下载

驱动下载：https://yunpan.360.cn/surl_yu937BpWkM8 （提取码：ba69）
最新的驱动程序请在下面网站下载：http://www.drivers-download.com
请在“Drivers Search”中填入下载代码，如DL-370001,然后点击”Search now”从打开的页面选择要下载的驱动程序。

说明手册PDF文档下载地址：https://yunpan.360.cn/surl_yrcvI5tIBSw （提取码：c921）

驱动下载

下载地址：http://www.drivers-download.com/en/pnsearch.php?pn=EMT03A-N

请点击以上链接即可下载本产品驱动。如果无驱动结果，则本产品可能无需驱动或暂未提供。

技术支持

FG-EMT03A-N为两个铁片
