产品介绍

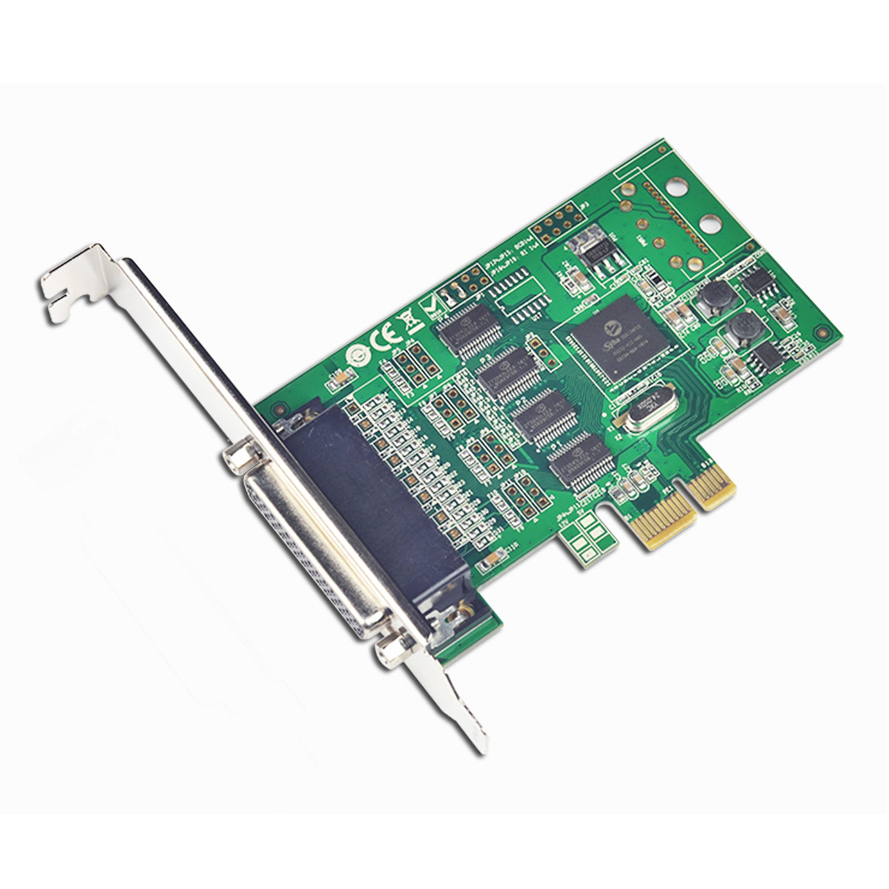

FG-EMT04S采用PCI-Express 1x总线设计，标配12CM短铁片，可选配短铁片，提供4个RS-232串口，可以边接多种串口设备，如PC、终端、调制解调器、打印机、扫描仪、指纹仪、密码键盘，显示屏等。每个端口数据传输率都可以达到250Kbps

本产品有3种规格：FG-EMT04S FG-EMT04S-CM  与FG-EMT04S-EM 传输速度均为250Kbps。
FG-EMT04S为标准串口产品，无特珠设计
FG-EMT04S-CM增加了滤波电容
FG-EMT04S-EM为一些特殊客户而设计，比如餐饮，交通运输，油表控制行业，提供200W ESD静电保护功能。

规格参数

说明文档

   FG-EMT04S-M FG-EMT04S-CM FG-EMT04S-EM
PCI-E4口工业级RS-232多串口卡
使用手册

一、概述

二、产品参数
串口界面：
RS-232串口传输速度高达921.6Kbps，收发均支持64Byte FIFO驱动程序和内建软硬件流量控制。支持DMA传输模式，提高数据传输吞吐量。
信号:
RS232: DCD、RXD、TXD、DTR、GND、DSR、RTS、CTS、 RI
连接类型：DB62母头，DB62转8个RS232 DB9头
传输率：120Kbps-921.6Kbps(请参考产品型号表选择）
数据位： 5、6、7、8
停止位： 1、 1.5、2
校验位： None、  Even、Odd、 Space、Mark
流控制： RTS/CTS  XON/XOFF
接口静电保护： 双向保护，接口200W雷击浪涌保护，最大静电保护30KV。

PCI_Express界面：
总线：PCI-Express 1x 2.5Gbps
符合PCI-Express规范 Revision 1.1
PCI-Express Single-Lane (x1) 总线带宽 2.5Gbps
支持更改串口端口号

支持系统：
Windows10,8.1,8,7,Vista,2008,XP,2003(32bit/64bit),Linux 2.4.x/2.6.x

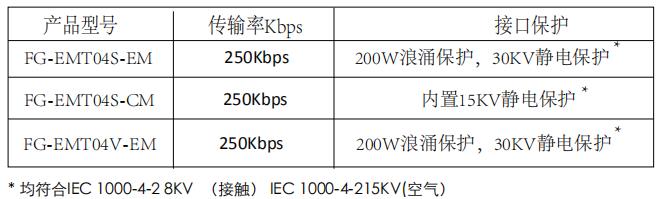

产品型号：

三、串口定义
1、DB9针型：

2、接口电平
RS232采用负逻辑电平：    -15~-3：逻辑1；    +15~+3：逻辑0；

四、驱动程序安装

当插上FGEMT08S产品时，系统会自动弹出图1所示窗口中，选择“取消”,然后将附带的驱动光盘放在光驱驱动器内，找到文件“SYBA”目录下子目录SYBA EUART DriverSYBA”,操作系统对应的驱动目录如下：

WinXPx86对应WinXP x86  32位系统
WinXPx64对应WinXP x64  64位系统
WinS03x86对应Win Server2003 32位系统
WinS03x64对应Win Server2003 64位系统
WinVistaAndLaterx86对应Windows10,8,7,Vista以及Server 2012，2008等32位系统
WinVistaAndLaterx64对应Windows10,8,7,Vista以及Server 2012，2008等64位系统

在对应的操作系统目录下，找到InstallDriverPackage.bat批处理命令，在Windows Vista以后版本的系统，单击鼠标右键，选择“以管理员身份运行（A）”来运行此文件，双击运行。

勾选信任框，点击安装，安装程序继续运行，安装窗口运行大约一分钟左右自动关闭，安装文件自动安装好驱动程序。

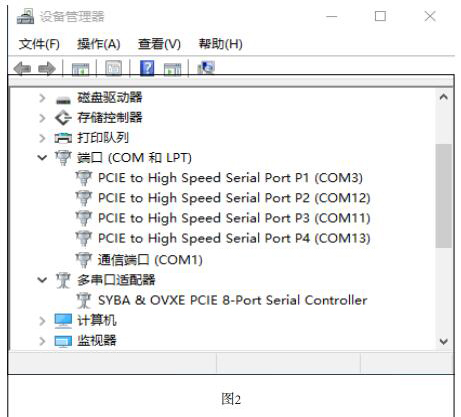

驱动安装过程中，会发现新的硬件，系统自动完成驱动安装，安装完成后，可以打开设备管理器，在设备管理器会增加“多串口卡”这个设备，打开“端口（COM和LTP)”，发现会新增4个串口，如果系统原来存在串口，系统会自动顺序增加串口，如图2：


五、故障及排除：
数据通信失败
A、检查PCI-Express接口
B、检查RS-232输出接口连接线是否正确
C、检查供电是否正常,电源灯是否常亮
D、检查接线端子是否连接良好

六、更新驱动程序与驱动下载
驱动下载地址:https://yunpan.360.cn/surl_yu93agymVhB （提取码：0283）

七、串口端口参数设置

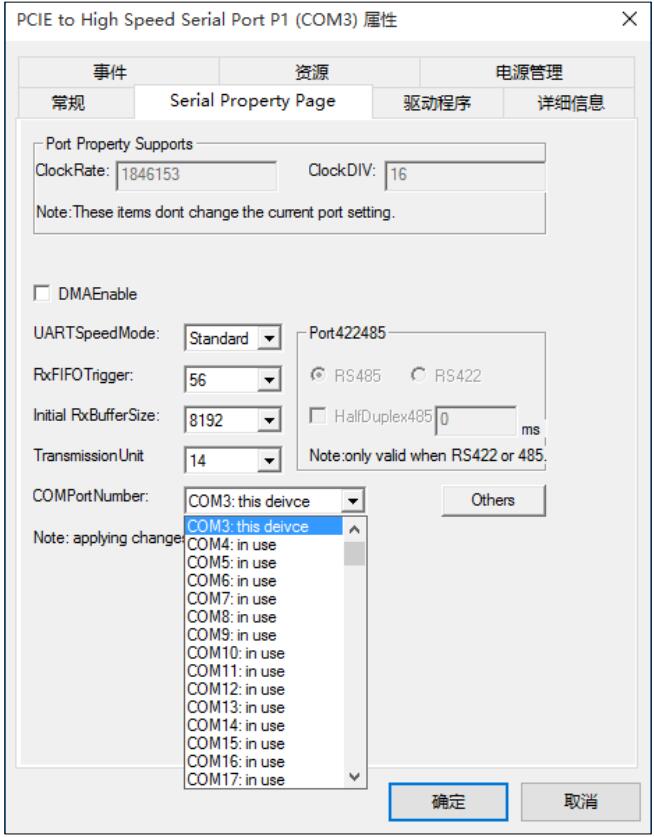

右键点击相应串口选项，如[PCIE to High Speed Serial PortP1(COM3)],点击属性，在高级选项标签里可以更改COM端口号，比如把COM3更改为COM11，如下图：
串口卡FG-EMT08S多串口卡在与设备通信过程中，会自动识设备串口参数，如传输波特率，停止位，校验位等。也可通过串口端口属性来更改相关设置。

本使用手册PDF文档下载地址：https://yunpan.360.cn/surl_yxjfwKS2ehz （提取码：7aeb）

驱动下载

下载地址：http://www.drivers-download.com/en/pnsearch.php?pn=EMT04S

请点击以上链接即可下载本产品驱动。如果无驱动结果，则本产品可能无需驱动或暂未提供。
