产品介绍
简介

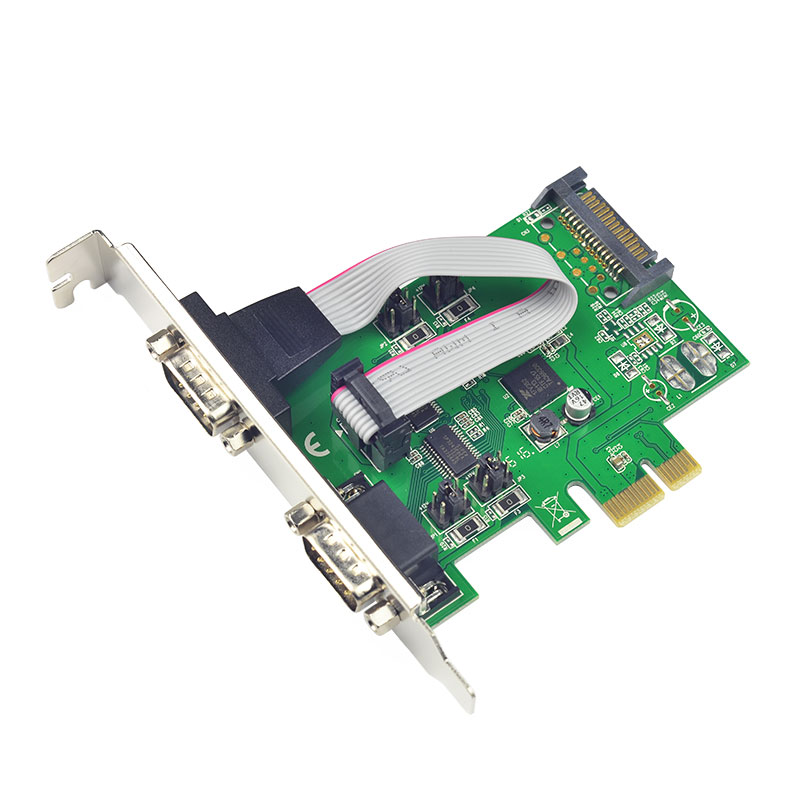

西霸FG-EMT10A PCI-E 2 串口卡是专门为银行，证券，超市等金融行业设计的一款产品，提供DB9串口第一脚（第一针）和第九脚（第九针）供电，通过跳线可设置三种状态:串口信号(CD/RI)，+5V, +12V。可为密码键盘 ，金卡键盘，扫描枪，刷卡器及外接LED显示屏等设备供电。
西霸FG-EMT10A PCI-E 2串口卡是采用PCI-Express 1x总线设计，也可以接在PCI-Express 2x, 4x, 8x, 16x的插槽上。
规格参数
| 产品型号 |
主控芯片 |
| FG-EMT10A |
Exar XR17V352 |
二、功能与规格参数
概述
·易于安装，系统自动分配IRQ和I/O地址
·一个主板可接多片串口或并口扩展卡
·支持Windows10, 8.1, 8, 7, Vista, XP, Server2012, 2008，2003（32位/64位）以及Linux操作系统
通用参数
符合PCI-Express规范 Rev2.0
PCI-Express Single-Lane (x1) 总线带宽 2.5Gbps
支持更改串口端口号
I/O地址：由BIOS自动分配I/O地址与 IRQ
可接8CM短铁片（短铁片为选配件，需2个短铁片，1个短铁片安装1个串口）
支持DOS, Windows 10/8/7/Vista/XP/2000/Server2003-2012 32/64-bit, Linux & Mac OS/X 10.5等操作系统
串口界面(RS232)
符合工业标准16C550
芯片内建256字节的FIFO
每个串口数据传输率真可达250Kbps (订制版本数据传输可达1Mbps)
波特率：50 bps 至 250 Kbps
串口通信参数
数据位：5，6，7，8
停止位：1，2
奇偶校验：None，Even，Odd，Space，No Party
流量控制：RTS/CTS，XON/XOFF
串口信号 RS-232：TxD，RxD，RTS，CTS，DTR，DSR，DCD，GND
第1针与第9针可通过跳线设置 CD/RI,+5V或+12V
说明文档
一、产品简介
西霸PCI-E系列多串口卡/并口卡采用PCI-Express总线接口，可用于具有PCI-Expess插槽的电脑上。随着电脑技术的发展，越来越多的电脑主板不再集成串口或并口，通过安装西霸串口卡或并口卡产品，能够为电脑扩展出串口或并口，从而连接串口或并口设备，可适用于POS机，串口或并口打印机，串口键盘，密码键盘，串口LED显示器，刷卡机，工业自动化控制等串口设备。
第1针与第9针可通过跳线设置 CD/RI,+5V或+12V
二、功能与规格参数
概述
·易于安装，系统自动分配IRQ和I/O地址
·一个主板可接多片串口或并口扩展卡
·支持Windows10, 8.1, 8, 7, Vista, XP, Server2012, 2008，2003（32位/64位）以及Linux操作系统
通用参数
符合PCI-Express规范 Rev2.0
PCI-Express Single-Lane (x1) 总线带宽 2.5Gbps
支持更改串口端口号
I/O地址：由BIOS自动分配I/O地址与 IRQ
可接8CM短铁片（短铁片为选配件，需2个短铁片，1个短铁片安装1个串口）
支持DOS, Windows 10/8/7/Vista/XP/2000/Server2003-2012 32/64-bit, Linux & Mac OS/X 10.5等操作系统
串口界面(RS232)
符合工业标准16C550
芯片内建256字节的FIFO
每个串口数据传输率真可达250Kbps (订制版本数据传输可达1Mbps)
波特率：50 bps 至 250 Kbps
串口通信参数
数据位：5，6，7，8
停止位：1，2
奇偶校验：None，Even，Odd，Space，No Party
流量控制：RTS/CTS，XON/XOFF
串口信号 RS-232：TxD，RxD，RTS，CTS，DTR，DSR，DCD，GND
第1针与第9针可通过跳线设置 CD/RI,+5V或+12V
三、跳线设置

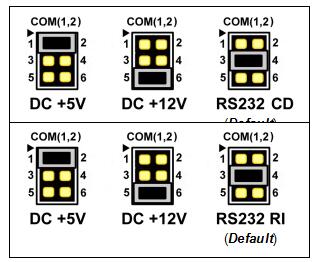

在使用前，请根据使用环境设置第1针或第9针的跳线设置 ，产品默认设置为RS232信号，第1针为DCD，第9针为RI。如果第1针或第9针需要供电，请参考下图
四、驱动安装
安装好串口卡后，重启电脑，系统会自动检测到新硬件，并弹出驱动安装界面，请点击取消。
1、把驱动光盘放到CD中。

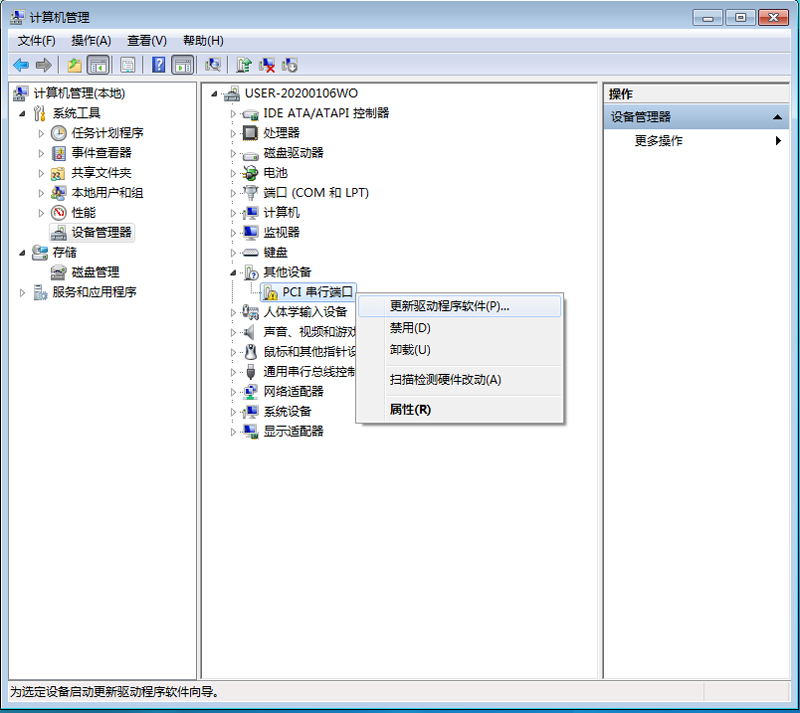

2.在设备管理器下，在其他设备会显示黄色叹号的PCI 串行端口，鼠标右键点击并选择 “更新驱动程序软件(P)”。

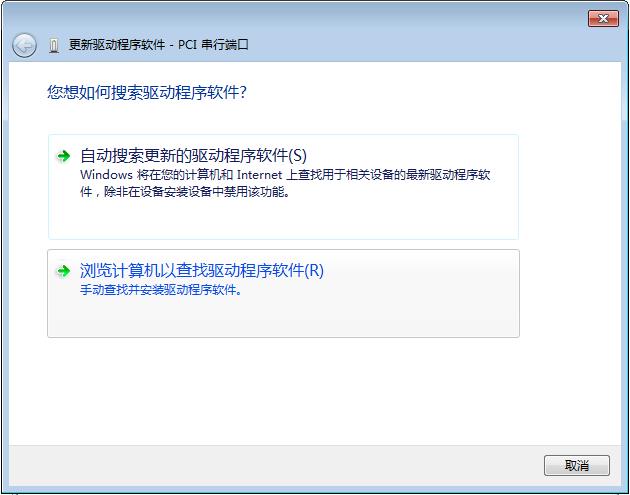

3.选择“浏览计算机以查找驱动程序软件(R)”。

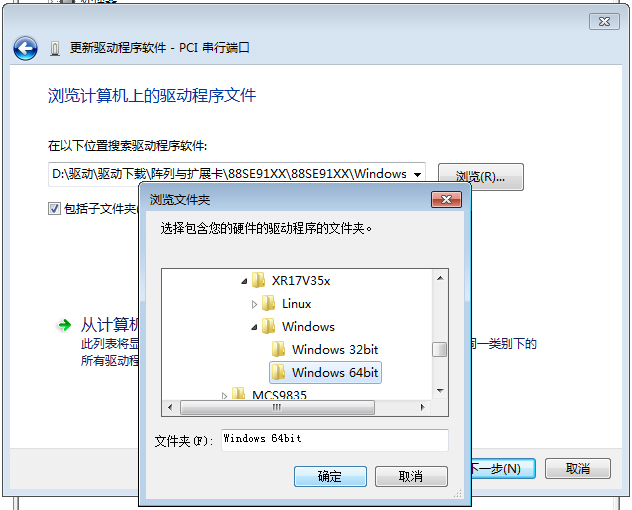

4.打开光盘并指定到以下目录, 然后点击确认按钮:（假定光盘的盘符为D：）
Windows 10 / 8.1 / 8 / 7 / Server 2008 / Vista 32-bit:
D:\EXAR\ XR17V35x\Windows\Windows 32bit
Windows 10 / 8.1 / 8 / 7 / Server 2008 / Vista 64-bit and Server 2008 R2:
D:\EXAR\ XR17V35x\Windows\Windows 64bit

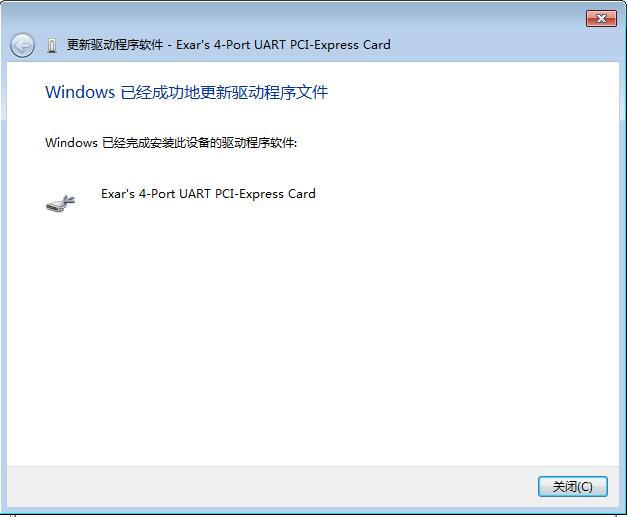

5.安装向导将自动安装驱动程序，其后显示“Windows已经成功地更新驱动程序文件”, 点击关闭(C)。

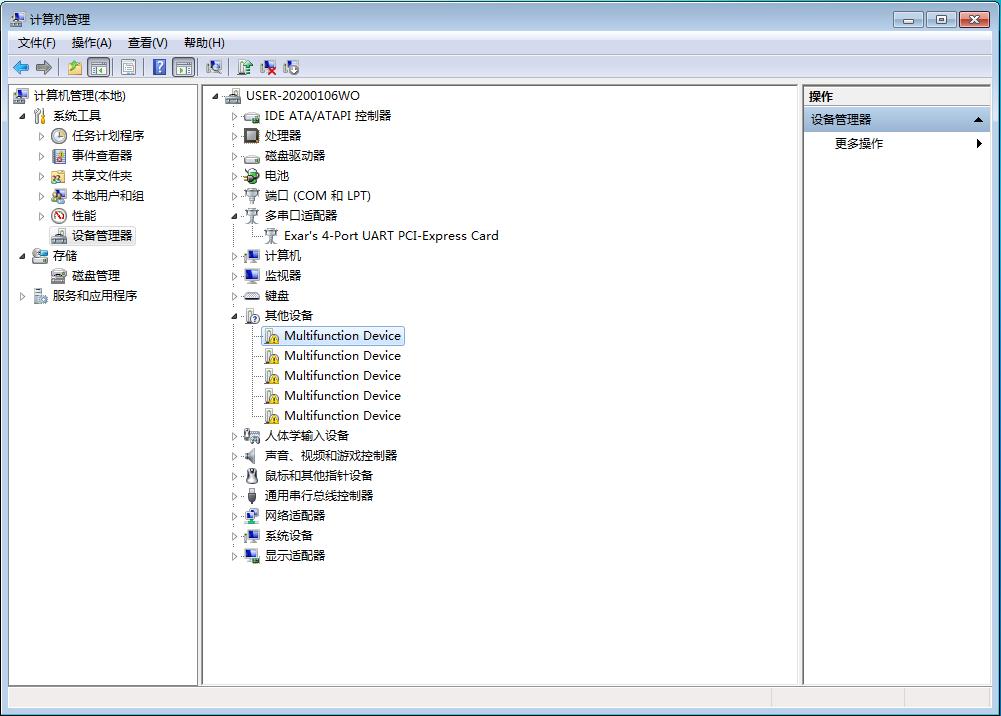

6.系统后更新驱动程序，在其他设备下显示黄色叹号的“ Multifunction Device”，鼠标右键 “更新驱动程序软件(P)”。
7.重复第3~5步，安装所有设备。

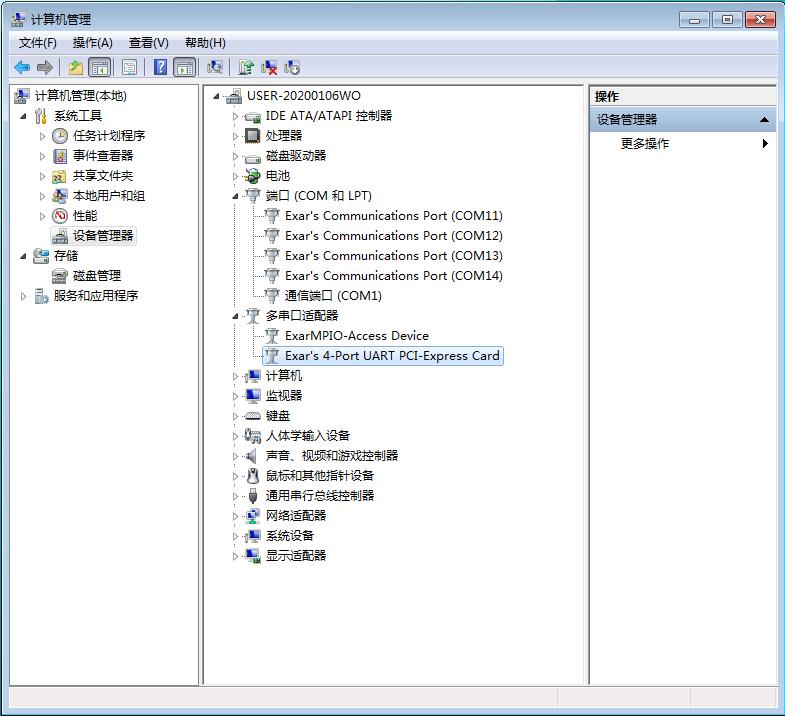

所有串口成功安装好驱动程序如下图所示，本安装系统4口多串口卡，2口安装完成后在端口（COM和LPT)下将显示2个“Exar’s Communication Port(COMx)”。
一般情况下，系统会自动找到新的硬件，并完成相对应的驱动程序安装。部分电脑可能无法自动安装驱动程序，请手动在设备管理器里刷新硬件，然后弹出的驱动程序安装界面选择自动安装即可。
其他版本Ｗindows操作系统安装方法与Windows XP相同。
Linux安装请参阅相应目录下的PDF或TXT文档。
五、串口端口参数设置

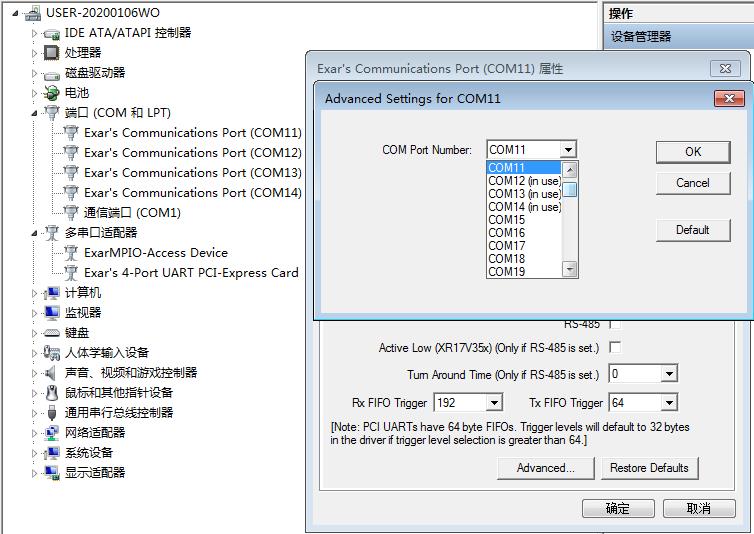

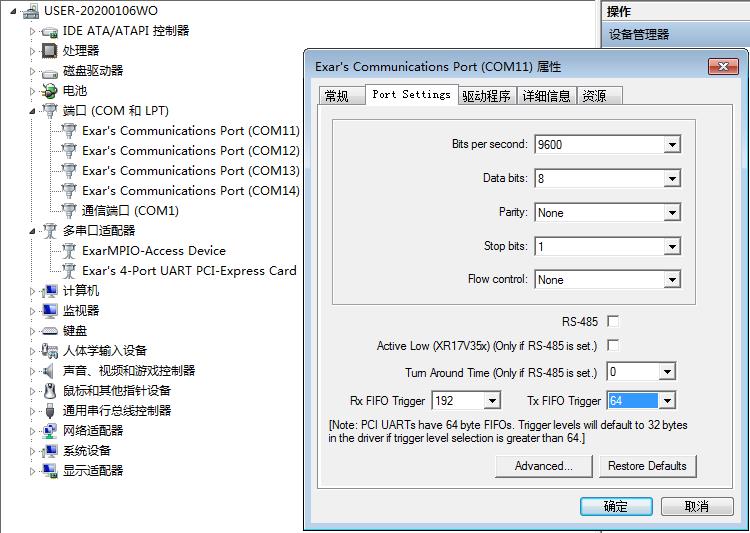

右键点击相应的串口选项，如"Pcie to High SPeed Serial Port(COM2)", 单击属性，在高级选项标签里可以更改COM端口号，例如把COM2更改为COM4。在Port Setting内可以设置串口参数，比如波特率、数据位、停止位、校验位、流量控制等参数，参见下图：设置波特率时请参考设备波特率传输要求，设备端或应用软件必须与电脑端口波特设置一致，才能确保数据正确传输。
六、更新驱动程序与驱动下载
驱动下载： 驱动下载：https://yunpan.360.cn/surl_yu9usXV3cxT （提取码：2554）
最新的驱动程序请在下面网站下载：http://www.drivers-download.com
请在“Drivers Search”中填入下载代码，如DL-0520101，然后点击”Search now”从打开的页面选择要下载的驱动程序。
