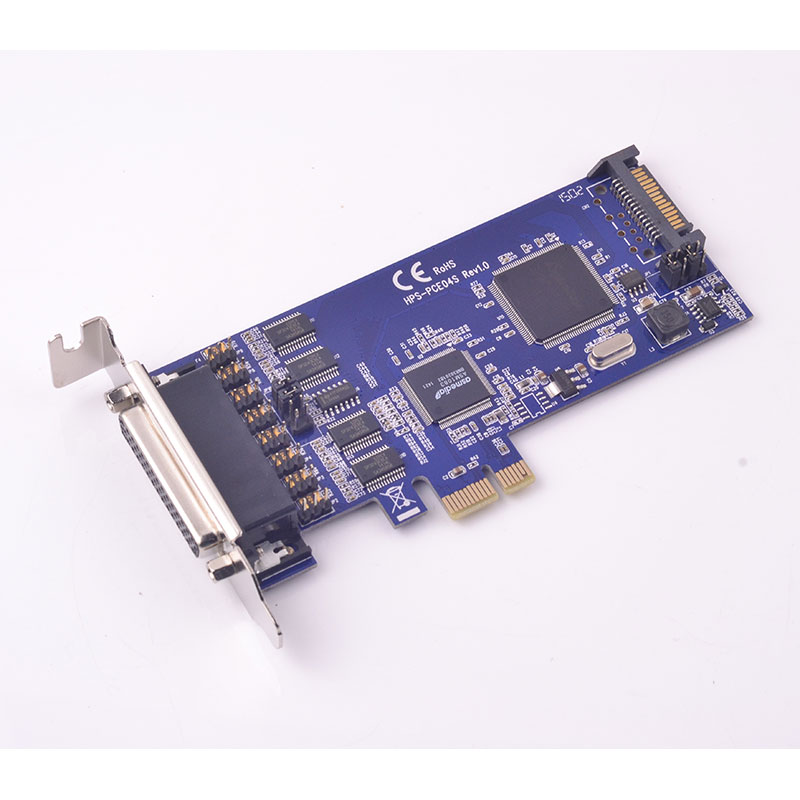

产品介绍

FG-EMT11A提供4个RS-232串口，可以连接多种串口设备，如PC、终端、调制解调器、打印机、扫描仪、指纹仪、密码键盘，显示屏等。每个端口数据传输率都可以达到250Kbps。提供串口第1针或第9针供电，可以选择+5V或+12V电压。 FG-EMT11A的第二个串口，通过跳线设置还提供TTL电平输出，供一些银行、金融等行业特殊设备使用。
FG-EMT11A PCI-E4串口卡是采用PCI-Express 1x总线设计，也可以接在PCI-Express 2x, 4x, 8x, 16x的插槽上。标配8CM短铁片，可使用在2U标准的机箱里。


规格参数

说明文档

4口工业级RS-232 PCIE多串口卡
使用手册

一、概述

FG-EMT11A是一款专门为POS、ATM、银行柜员机等用户设计的，也可以用于工业自动化系统制造和系统集成。FG-EMT11A提供4个RS-232串口，可以连接多种串口设备，如PC、终端、调制解调器、打印机、扫描仪、指纹仪、密码键盘，显示屏等。每个端口数据传输率都可以达到256Kbps。提供串口第1针或第9针供电，可以选择+5V或+12V电压。FG-EMT11A的第2个串口，通过跳线设置提供TTL电平输出，供一些银行、金融等特殊设备使用。

二、功能与规格参数
概述
易于安装，系统自动分配IRQ和I/O地址
一个主板可接多片串口或并口扩展卡
支持8CM短铁片
支持系统：Windows10,8.1,8,7,Vista,XP,Server2012,2008,2003 32bit/64bit,Windows2000 32bit以及Linux 2.4.x/2.6.x，DOS

PCI-Express界面
完全符合PCI-Express总线规范V1.1
PCI-Express总线传输率可达2.5Gbps
仅适用于FG-EMT09A,FG-EMT06B,FG-EMT06C，FG-EMT07B等型号

串口界面
·符合工业标准16C550, 16C552, 16C554及16C750
·芯片内建256字节的缓存
·每个串口数据传输率可达256Kbps(具体传输率参见产品）
·串口数据位：5，6，7，8
·停止位：1，2
·奇偶校验：None，Even，Odd，Space，Mark
·通过跳线可设置可设置串口第1脚或第9脚供电功能（+5V，+12V，部分型号适用）
*第1针与第9针设计为外设供电，可选5V或12V，不设跳线时为空

三、串口定义
串口引脚定义（RS232)见下图表，当串口引脚设置为供电后，原引脚定义（DCD或RI)失效。本产品第一针与第九针无串口信号

四、驱动安装

安装好串口卡后，重启电脑，系统会自动检测到新硬件，并弹出驱动安装界面，请点击取消，把驱动光盘放到CD中，打开光盘，打开SystemBase目录，打开操作系统对应的安装目录，如WinXP_Server2003_Vista_Server2008,双击运行PCI_Setup.exe文件，如下图，点击Install按钮进行安装，Uninstall为卸载驱动程序。

安装程序自动安装相应的驱动程序，系统会找到新的硬件，并自动完成相关的驱动安装。如果无法自动安装驱动，请手动在设备管理器里刷新硬件，然后弹出的安装界面选择自动安装即可。点击确认完成安装。

五、更新驱动程序与驱动下载
驱动程序下载地址：https://yunpan.360.cn/surl_yu9uy3GHXqu （提取码：ae31）
驱动程序也可以在下面网站下载：
http://www.drivers-download.com
请在“Drivers Search”中填入下载代码，如DL-0385102,然后点击”Search now”从打开的页面选择要下载的驱动程序。

六、驱动程序安装校验
驱动程序安装完成后，请在设备管理器中查看串口卡（或并口卡）安装情况，如上图，新增了串口COM14,COM15及并口LPT3。下图系统中安装了PCI 8串口扩展卡，主板原生带COM1,COM2串口，新增加的8个串口为COM3至COM10。其他型号驱动程序安装完成后校验方式与下图相同。

七、串口端口参数设置
右键点击相应的串口选项，如”PCI Express-SERIAL(COM3)”,点击属性，在高级选项标签里可以更改COM端口号，比如把COM3更改为COM12,也可以设置串口参数，如波特率，数据位，停止位，检验位，流量控制等相关参数，如右图。设置波特率时请参考设备传输率要求，如果设备有要求参数，请把串口卡的传输速率与设备传输速度设置为同一参数，才能保证串口数据正确传输。

八、串口供电设置
1、 板卡跳线设置

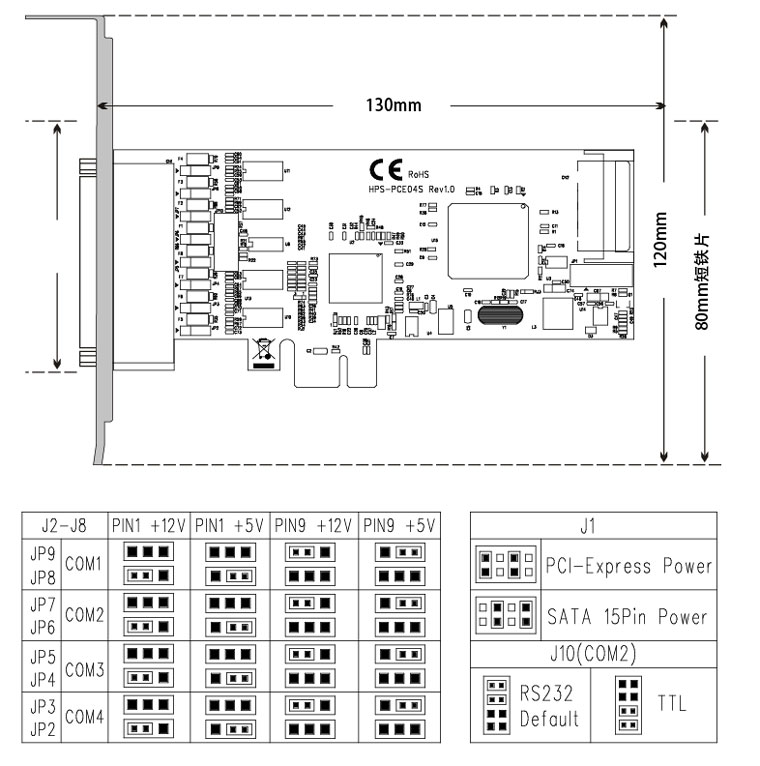

出厂串口设置跳线没有进行设置，客户根据自己设备电压需求进行设置，设置时请参考下图，产品背面也标注了跳线设置图表

2、TTL电平路线设置：

第二个串口出厂默认设置为RS232,客户可通过J10跳线设置为TTL电平。
3、串口供电方式设置

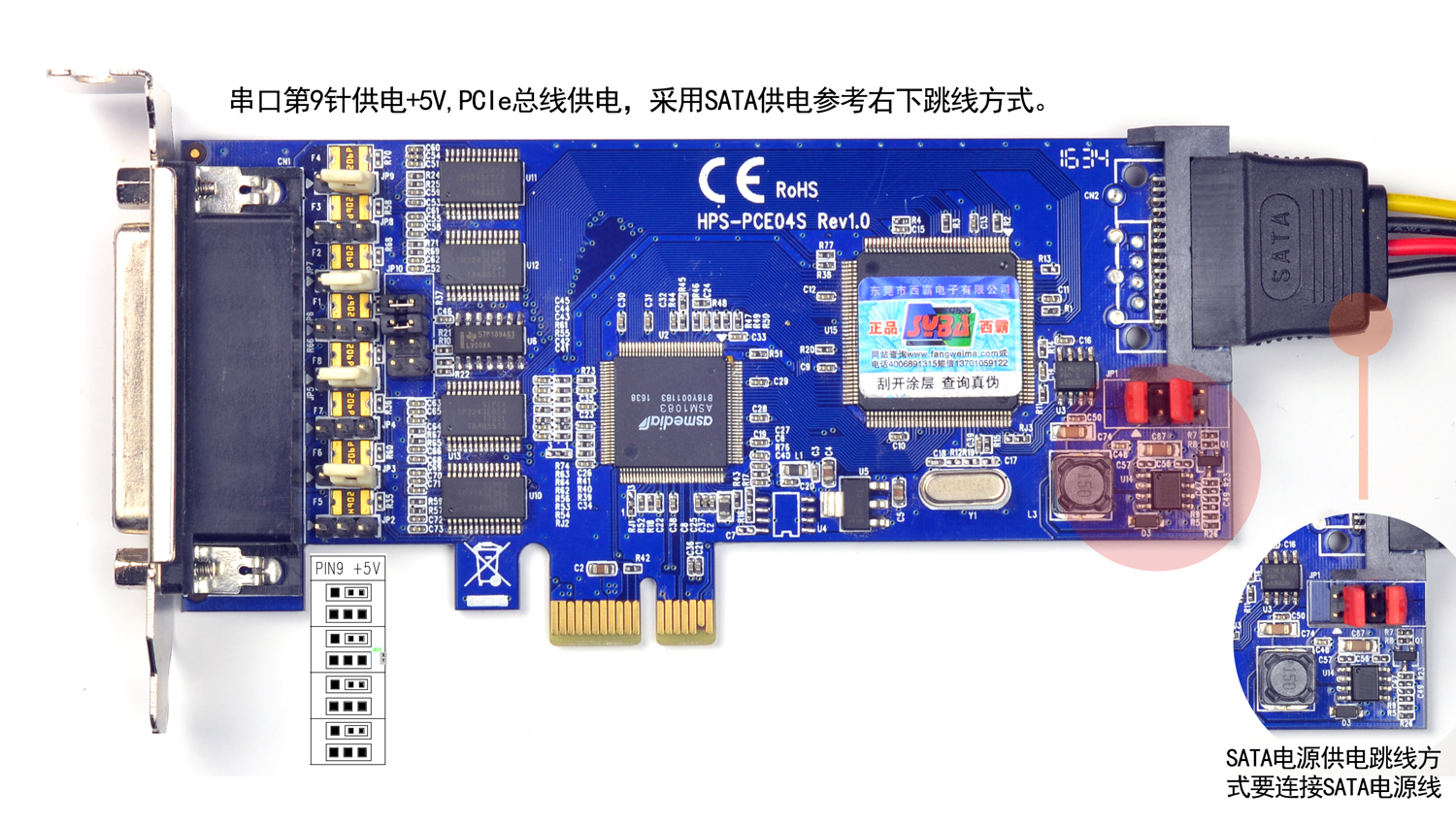

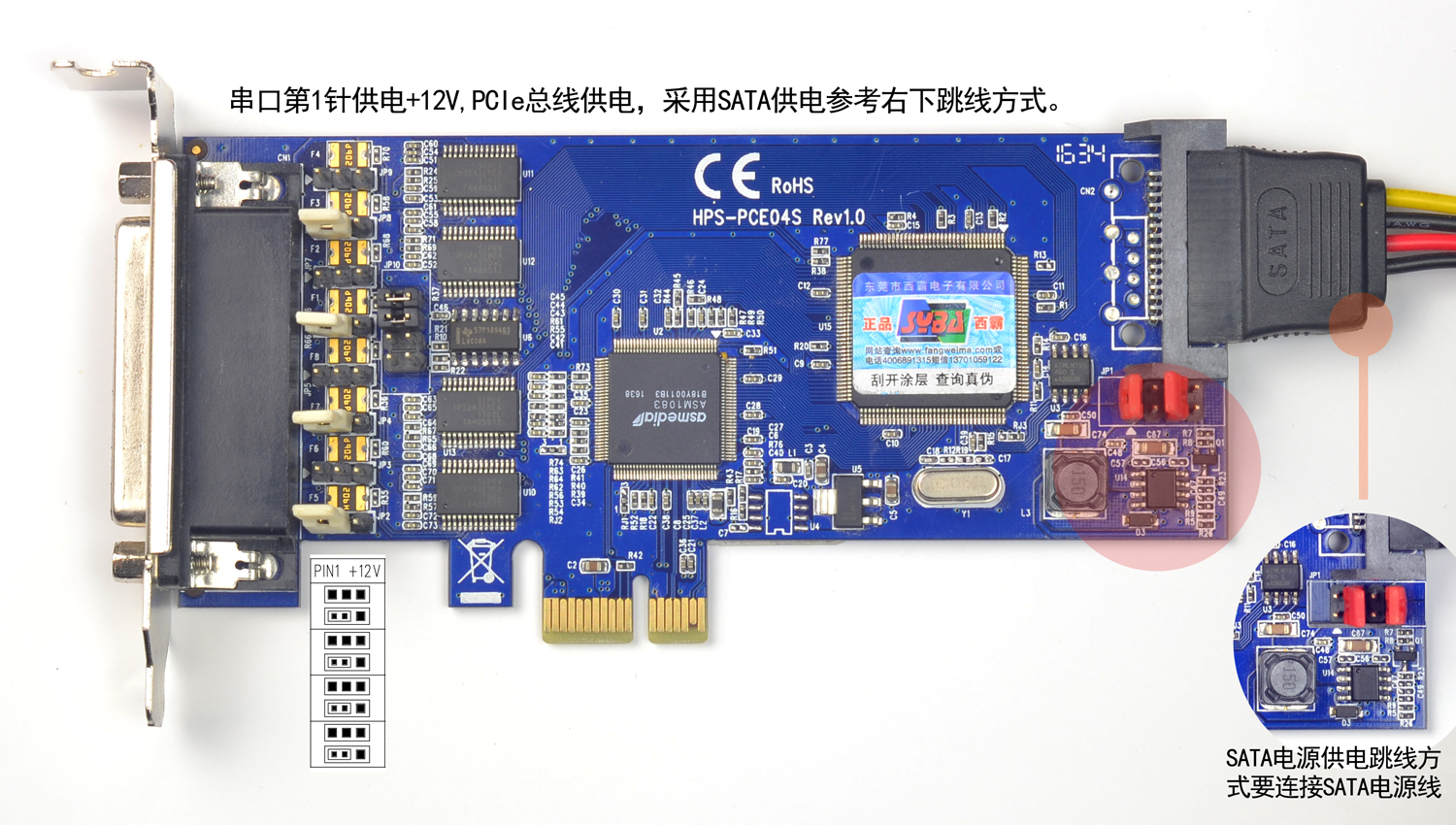

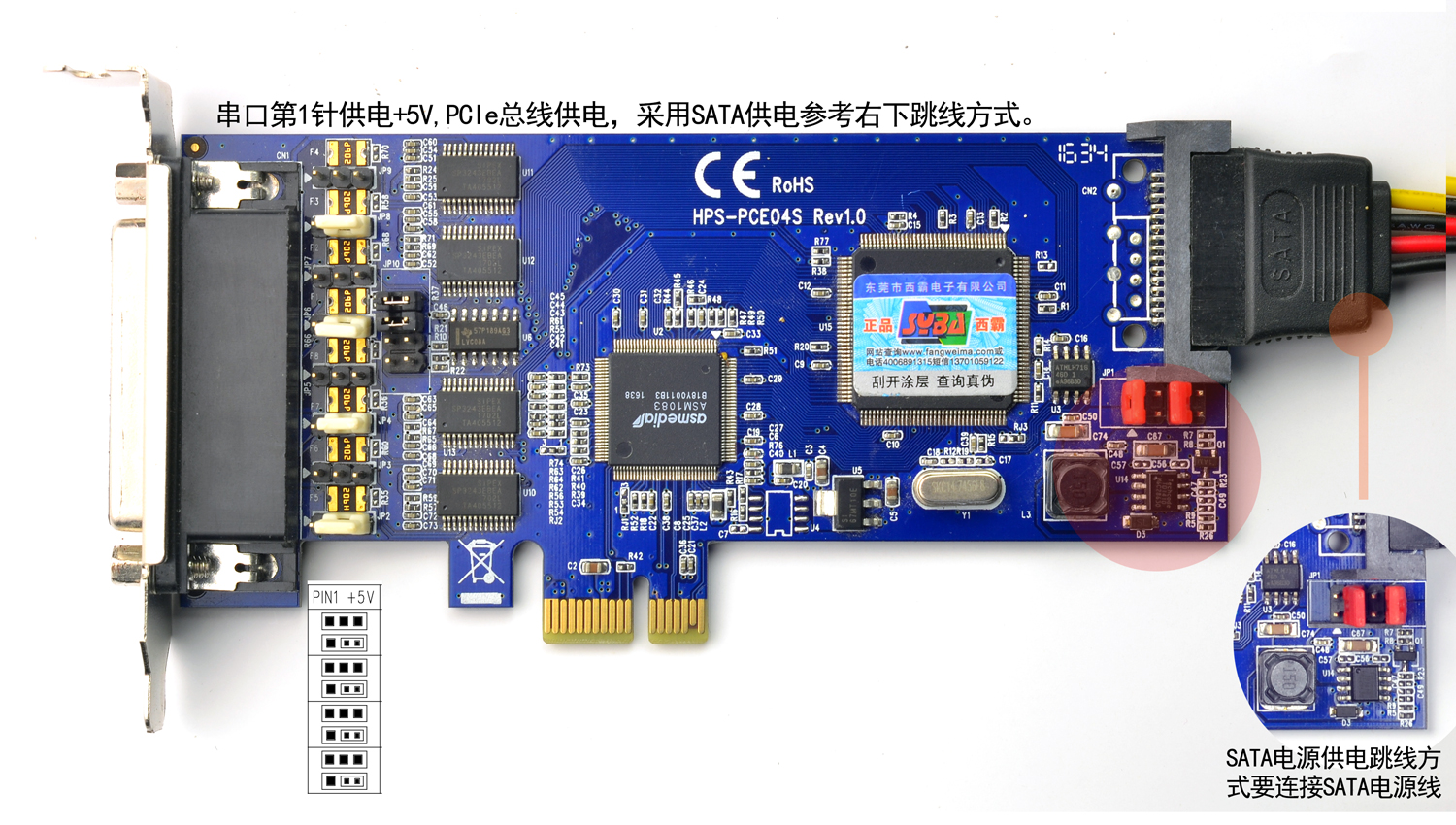

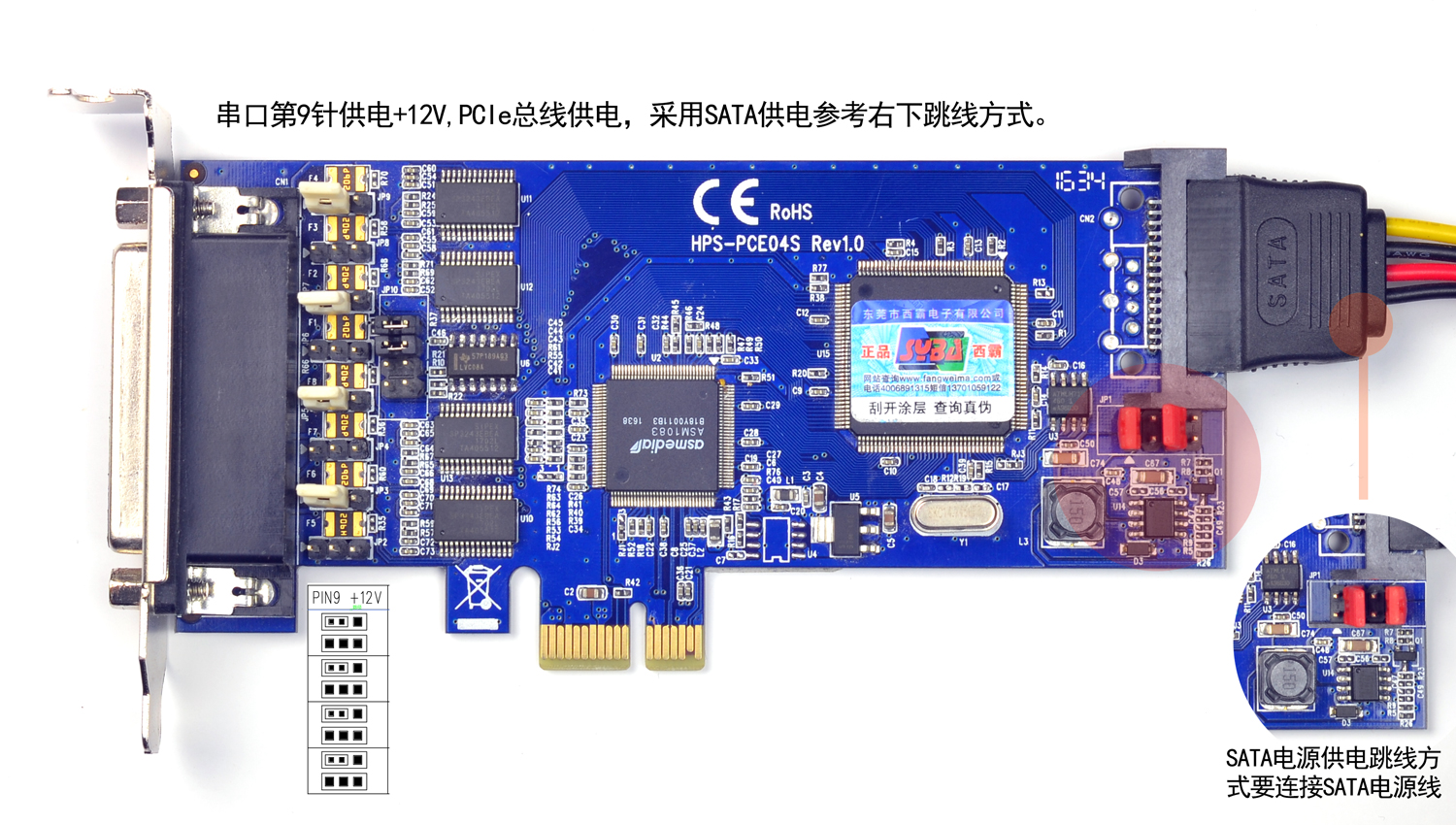

本产品第1针或第9针供电，提供两种供电方式，一是PCI-E总线供电，二是主机电源供电，供电方式可通过J1跳线进行设置，当使用主机电源供电时，请将主机电源的SATA电源线正确连接到板上的SATA电源接口上。
供电设置参照下图：

说明书PDF下载地址：https://yunpan.360.cn/surl_yrmzrfVwC9q （提取码：8e44）

驱动下载

下载地址：http://www.drivers-download.com/en/pnsearch.php?pn=EMT11A

请点击以上链接即可下载本产品驱动。如果无驱动结果，则本产品可能无需驱动或暂未提供。

技术支持

驱动下载：https://yunpan.360.cn/surl_yu9uy3GHXqu （提取码：ae31）

1、 板卡跳线设置

出厂串口设置跳线没有进行设置，客户根据自己设备电压需求进行设置，设置时请参考下图，产品背面也标注了跳线设置图表

2、TTL电平路线设置：

第二个串口出厂默认设置为RS232,客户可通过J10跳线设置为TTL电平。
3、串口供电方式设置

本产品第1针或第9针供电，提供两种供电方式，一是PCI-E总线供电，二是主机电源供电，供电方式可通过J1跳线进行设置，当使用主机电源供电时，请将主机电源的SATA电源线正确连接到板上的SATA电源接口上。
