产品介绍

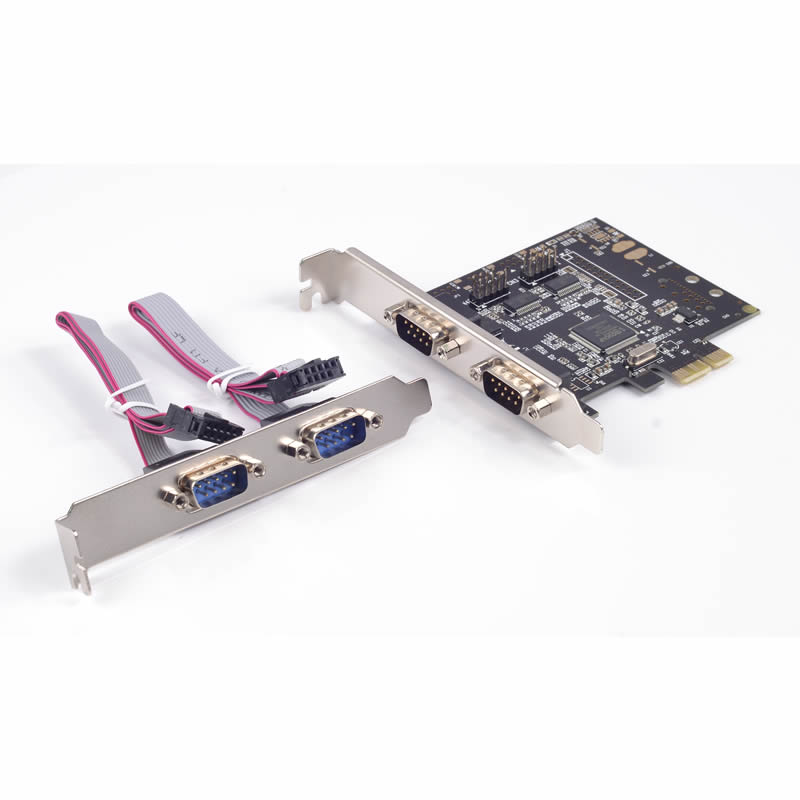

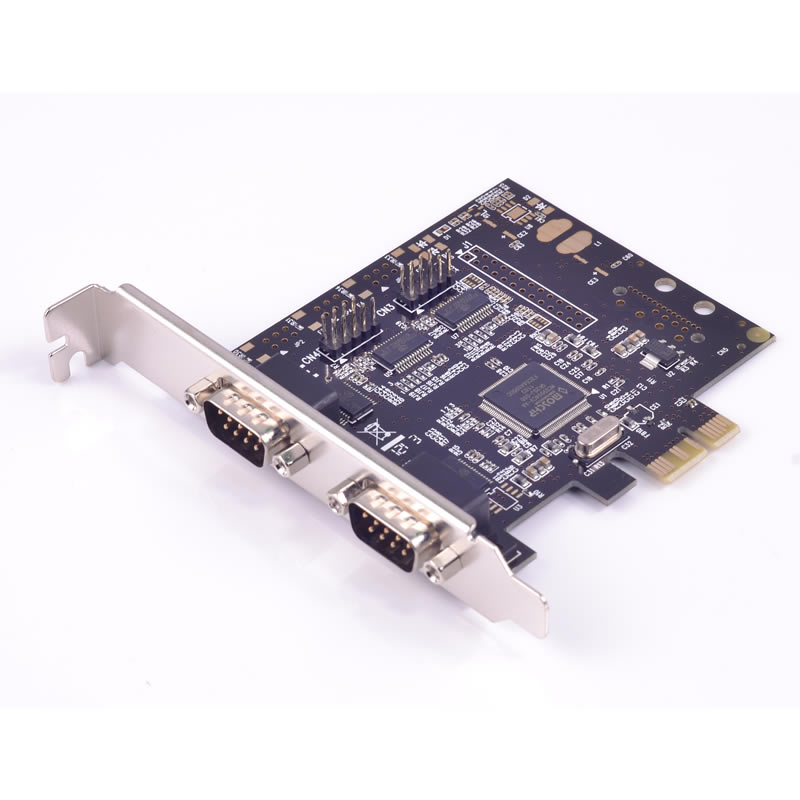

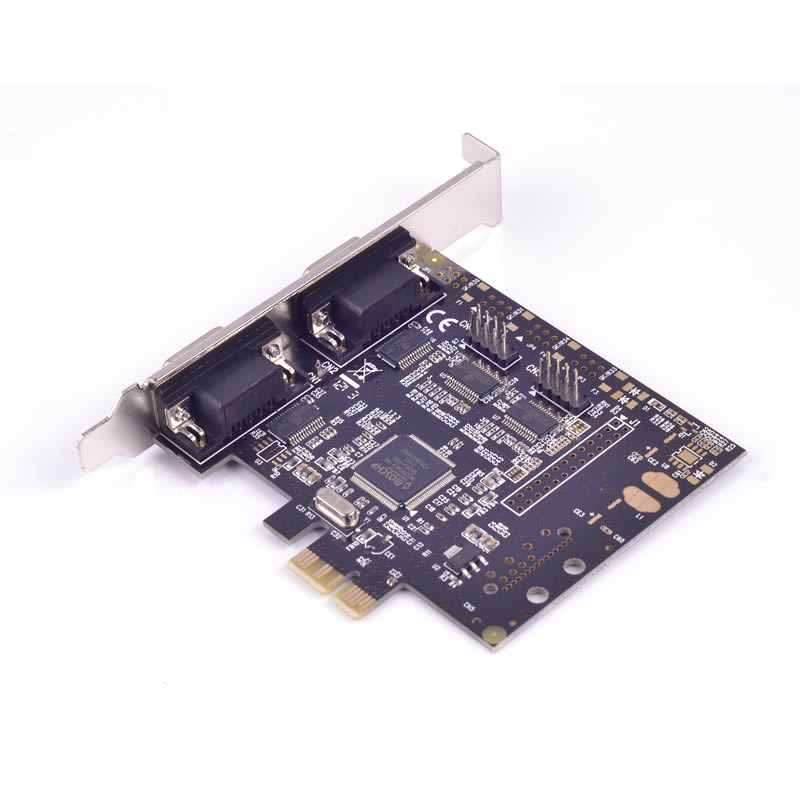

西霸FG-EMT04A一款由PCI- Express扩展出4个串口，产品针对POS和ATM应用而设计，也是工业自动化系统集成商的首选。
支持各种主流操作系统，包括Windows，MAC与Linux。4个RS-232串口均可支持高达250Kbps的通信速率，并提供调制解调器控制信号，确保与各种外围串口设备兼容.
采用PCI Express “x1”总线插槽，可安装在各种PCI Express插槽上(包括4x, 8x,16x）.
规格参数
| 产品型号 |
主控芯片 |
| FG-EMT04A |
MosChip MCS9904 |
通用参数
符合PCI-Express规范 Revision 1.1
PCI-Express Single-Lane (x1) 总线带宽 2.5Gbps
支持串口端口号更改, I/O地址：由BIOS分配,
IRQ 由BIOS分配 支持8CM短铁片
支持DOS, Windows 10/8 / 7 / Vista / XP / 2000 / Server 2003-2012 32/64-bit, Linux & Mac OS/X 10.5等操作系统
串口界面(RS232)
符合工业标准16C450/16C550 UART
芯片内建256字节的FIFO以及芯片内建H/W，S/W流控功能
每个串口数据传输率真可达250Kbps (订制版本数据传输可达1Mbps)
波特率：50 bps 至 250 Kbps
串口通信参数
端口数量：4
串口标准：RS-232
波特率：50 bps ~ 921.6 kbps（支持非标准波特率）
数据位：5, 6, 7, 8
停止位：1, 1.5, 2
检验位：None, Even, Odd, Space, Mark
流量控制：无, RTS/CTS, XON/XOFF
说明文档
快速安装指南
一、产品简介
西霸PCI-E系列多串口卡采用PCI-Express总线接口，可用于具有PCI-Expess插槽的电脑上。随着电脑技术的发展，越来越多的电脑主板不再集成串口或并口，通过安装西霸串口卡或并口卡产品，能够为电脑扩展出串口或并口，从而连接串口或并口设备，可适用于POS机，串口或并口打印机，串口键盘，密码键盘，串口LED显示器，刷卡机，工业自动化控制等串口设备。
二、功能与规格参数
概述
.易于安装，系统自动分配IRQ和I/O地址
·一个主板可接多片串口或并口扩展卡
·支持Windows10, 8.1, 8, 7, Vista, XP, Server2012, 2008，2003（32位/64位）以及Linuxr操作系统
PCI-Express界面
·完全符合PCI-Express总线规范V1.1
·PCI-Express总线传输率可达2.5Gbps
串口界面
·符合工业标准16C550
·芯片内建256byte的缓存
·每个串口数据传输率可达256Kbps(具体传输率参见产品规格表）
·串口数据位：5，6，7，8
·停止位：1，2
·奇偶校验：None，Even，Odd，Space，Mark
·通过跳线可设置可设置串口第1脚或第9脚供电功能（+5V，+12V，部分型号适用）
并口界面
·符合IEEE1284并口界面标准
·支持SPP,PS/2,EPP,ECP,Nibble&Byte模式
·数据传输率可达到1.5Mbps
·芯片内建256byte的缓存
三、跳线设置
西霸串口卡部分产品可通过跳线设置为设备供电。可以提供第1脚供电，或者提供第9脚供电。跳线出厂默认设置为原串口信号功能，在跳线旁标注+5V,CD,+12V为串口第一针供电，另一种跳线旁标注+5V，RI,+12V为串口第九针供电，请在连接串口设备前，确认设备使用的供电需求方式，以免跳线设置错误，造成系统或设备损坏。
四、驱动安装
安装好串口卡后，重启电脑，系统会自动检测到新硬件，并弹出驱动安装界面，请点击取消，把驱动光盘放到CD中，打开光盘，打开Asix(或MOSCHIP）目录，如下图：
打开操作系统对应的安装目录，以XP(32位）系统为例，打开WINXP_Server2003目录，打开Windows32bit目录，点击运行SthSetup.exe,运行该文件，在弹出的界面，点击Install，安装程序自动复制驱动文件，完成后如下图所示，点击Exit退出安装程序。(如对应操作系统内没有安装文件，请查看WHQL目录）
一般情况下，系统会自动找到新的硬件，并完成相对应的驱动程序安装。部分电脑可能无法自动安装驱动程序，请手动在设备管理器里刷新硬件，然后弹出的驱动程序安装界面选择自动安装即可。其他版本Ｗindows操作系统安装方法与Windows XP相同。
Linux与DOS安装请参阅相应目录下的PDF或TXT文档。
五、更新驱动程序与驱动下载
http://www.drivers-download.com
请在“Drivers Search”中填入下载代码，如DL-0234903,然后点击”Search now”从打开的页面选择要下载的驱动程序。
六、驱动程序安装校验
串口卡或并口卡安装好驱动后，请在设备管理器中查看串口卡安装情况，如下图中的COM2和COM3,此系统中安装了PCIe2串1并扩展卡，主板原生带COM1,新增加的串口为COM2与COM3,并口新增端口为LPT2.如下图所示：
七、串口端口参数设置
右键点击相应的串口选项，如"Pcie to High SPeed Serial Port(COM2)", 单击属性，在高级选项标签里可以更改COM端口号，例如把COM2更改为COM4。在Port Setting内可以设置串口参数，比如波特率、数据位、停止位、校验位、流量控制等参数，参见下图：设置波特率时请参考设备波特率传输要求，设备端或应用软件必须与电脑端口波特设置一致，才能确保数据正确传输。
说明书PDF下载文档： MCS99xx中文说明书 https://yunpan.360.cn/surl_yrc66ENrdSf （提取码：7c4b）
|
