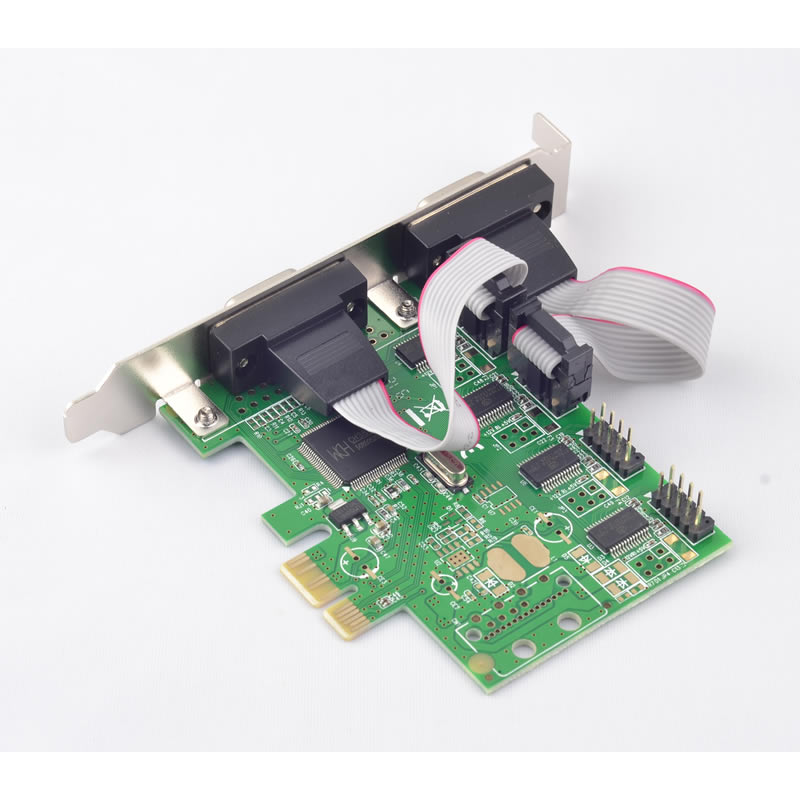

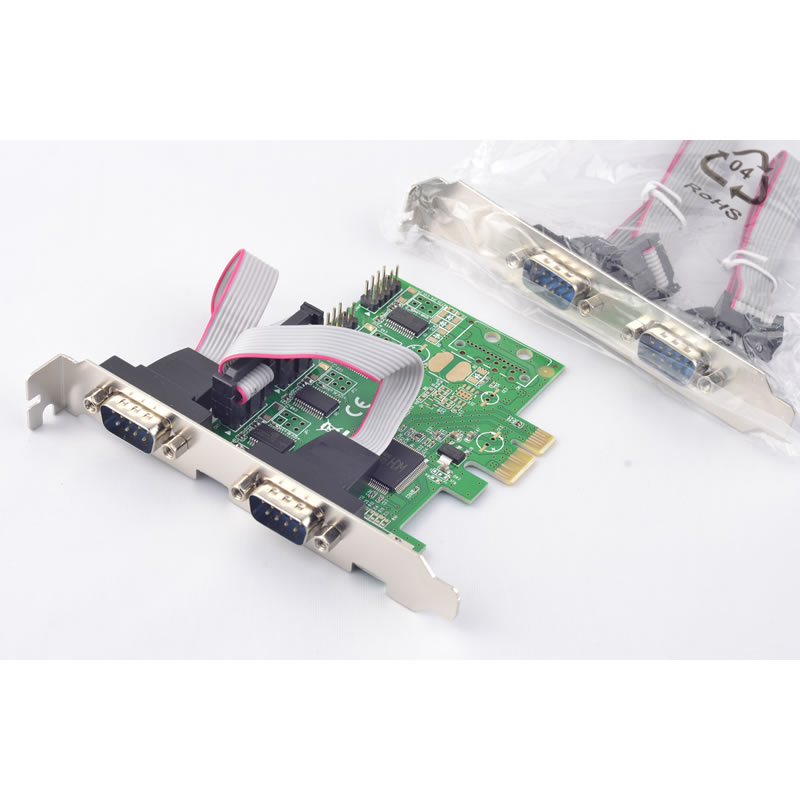

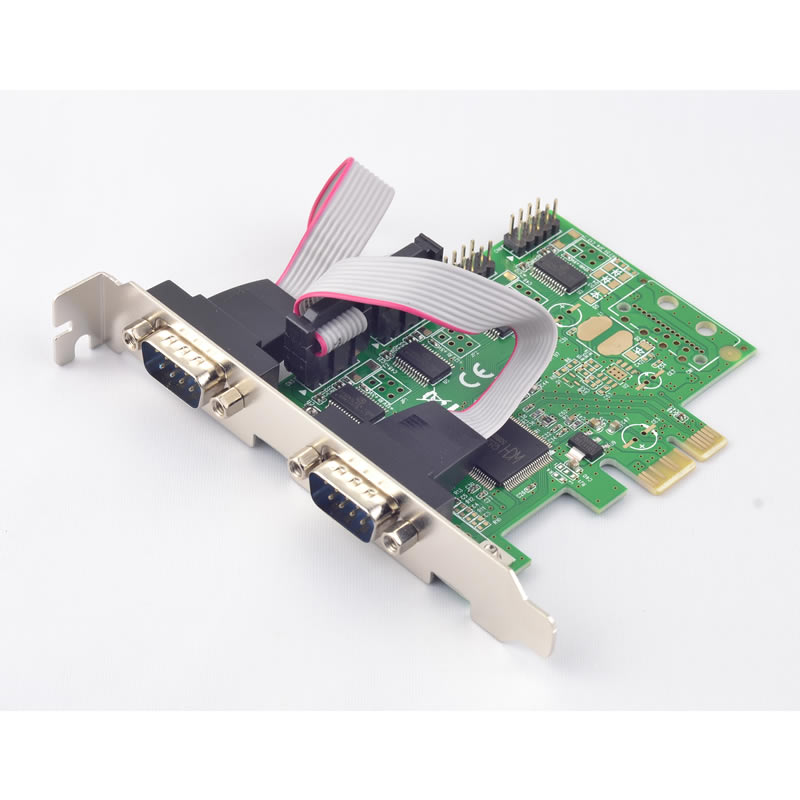

产品介绍
由PCI- Express扩展出4个串口，产品针对POS和ATM应用而设计，也是工业自动化系统集成商的首选。
支持各种主流操作系统，包括Windows，MAC与Linux。4个RS-232串口均可支持高达250Kbps的通信速率，并提供调制解调器控制信号，确保与各种外围串口设备兼容.
采用PCI Express “x1”总线插槽，可安装在各种PCI Express插槽上(包括4x, 8x,16x）.
说明文档
FG-EMT382-2S FG-EMT382-1P FG-EMT382-2S1P
FG-EMT06A FG-EMT06B FG-EMT06C FG-EMT07B
PCI 串口/并品扩展卡
快速安装指南
一、产品简介
西霸PCI-E系列多串口卡/并口卡采用PCI-Express总线接口，可用于具有PCI-Expess插槽的电脑上。随着电脑技术的发展，越来越多的电脑主板不再集成串口或并口，通过安装西霸串口卡或并口卡产品，能够为电脑扩展出串口或并口，从而连接串口或并口设备，可适用于POS机，串口或并口打印机，串口键盘，密码键盘，串口LED显示器，刷卡机，工业自动化控制等串口设备。
二、功能与规格参数
概述
·易于安装，系统自动分配IRQ和I/O地址
·一个主板可接多片串口或并口扩展卡
·支持Windows10, 8.1, 8, 7, Vista, XP, Server2012, 2008，2003（32位/64位）以及Linux操作系统
PCI-Express界面
·完全符合PCI-Express 2.0总线规范,PCI Express 1x物理界面
·PCI-Express总线传输率可达2.5Gbps
·适用于FG-EMT06A FG-EMT06B FG-EMT06C FG-EMT382-2S FG-EMT382-1P FG-EMT382-2S1P FG-EMT07B
PCI界面
完全符合PCI总线规范Rev2.3
支持PCI电源管理模式
支持PCI IRQ共享功能，为增加更多扩展卡节约资源
适用于FG-PMT05B系列产品
串口界面
完全独立的2个（4个）异步串口，兼容16C550/16C552/16C554/16C750并有所增强
每个串口数据传输率可达230.4Kbps(具体传输率参见产品规格表）
支持5，6，7或者8个数据位以及1或者2个停止位
内置256byte的FIFO先进行出缓冲器，支持4个FIFO触发级
支持奇偶校验或无检验，空白0，标志1等检验方式
支持MODEM调制解调器信号：CTS,DSR,RI,DCD,DTR,RTS,RS232电平模式
支持硬件流控制信号CTS和RTS自动握手和自动传输速度控制，兼容16C550C
支持串口帧错误检测、支持Break线路间隔检测
支持全双工和半双工串口通讯
通过跳线可设置可设置串口第1脚供电功能（+5V，+12V，具体支持供电方式参见产品规格表）
并口界面
·符合SPP、Nibble、Byte、PS/2、EPP、ECP等IEEE1284并口/打印工作方式
·支持双向数据传输，支持最高1M字节/每秒的传输速度
三、跳线设置
串口卡部分产品可通过跳线设置为设备供电。可以提供第1脚供电。跳线出厂默认设置为原串口信号功能，在跳线旁标注+5V,CD,+12V为串口第一针供电，（另一种跳线旁标注+5V，RI,+12V为串口第九针供电）请在连接串口设备前，确认设备使用的供电需求方式，以免跳线设置错误，造成系统或设备损坏。
四、驱动安装

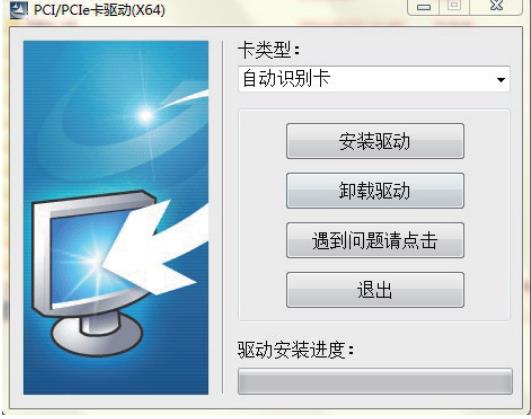

安装好串口卡后，重启电脑，系统会自动检测到新硬件，并弹出驱动安装界面，请点击取消，把驱动光盘放到CD中，打开光盘，打开WCH目录，打开CH38X目录，打开操作系统对应的安装目录，如Windows，双击运行PCIsetup.exe文件，选择自动识别卡，点击安装驱动按钮，安装程序自动复制驱动文件，完成后如下图所示，点击Exit退出安装程序。

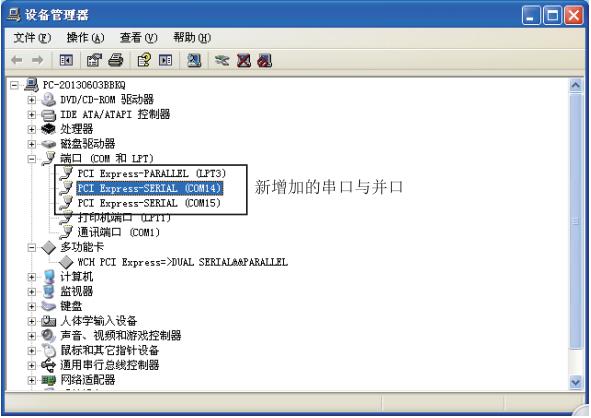

安装完成后，在设备管理器下端口可看到新增加的串口或并口，如下图
一般情况下，系统会自动找到新的硬件，并完成相对应的驱动程序安装。部分电脑可能无法自动安装驱动程序，请手动在设备管理器里刷新硬件，然后弹出的驱动程序安装界面选择自动安装即可。
其他版本Ｗindows操作系统安装方法与Windows XP相同。
Linux安装请参阅相应目录下的PDF或TXT文档。
五、更新驱动程序与驱动下载
驱动下载：https://yunpan.360.cn/surl_yu9uAIW5KpN （提取码：e8eb）
最新的驱动程序请在下面网站下载：http://www.drivers-download.com
请在“Drivers Search”中填入下载代码，如DL-0350001,然后点击”Search now”从打开的页面选择要下载的驱动程序。
六、驱动程序安装校验
驱动程序安装完成后，请在设备管理器查看串口或并口安装情况，如上图中安装了一片2串1并扩展卡，端口（COM和LTP)下新增COM14,COM15以及并口LPT3。其他型号产品检验方式相同。
七、串口/并口端口参数设置驱动程序安装校验
在设备管理器下，打口端口，鼠标右键点击相应的串口选 项，如“PCI Express-Seriall(COM14)”，点击属性，在高级选项标签页可以更改串口端口号，可以设置串口参数，如波特率，数据位，停止位，检验位，流量控等参数，如下图所示。设置波特率时请参照连接设备的要求，一般需要把参数率设置为同一参数，才能保证串口传输正确。详细安装与使用说明可驱动文件包内的"CH38X系列板使用说明.chm"文件。
说明手册PDF文档下载地址：
