规格参数
| 产品型号 |
主控芯片 |
| FG-PMIO4T-4W |
MosChip MCS9865 |
通用参数
容易安装，系统自动分配IRQ和I/O地址
完全符合PCI总线规范Rev2.3
支持PCI电源管理模式
支持PCI IRQ共享功能，为增加更多扩展卡节约资源
支持一台电脑安装多个扩展卡
支持Supports DOS 6.22, Windows 2000, XP,Server 2003, Vista, Server 2008,Win7,Win8 32/64-bit and Linux kernel 2.6.14等操作系统
串口界面
符合工业标准 16C550 UART
每个接口拥有芯片集成256-byte FIFO &
每个端口传输率真可达115.2K bits/sec
支持H/W，S/W流控功能
支持数据位：5，6，7，8，9
支持None，Even，Odd，Space，Mark奇偶校验 &
支持1或2停止位
产品支持跳线的方式调节DB9第1针功能：载波检测(DCD),+5V, +12V
说明文档
快速安装指南
一、产品简介

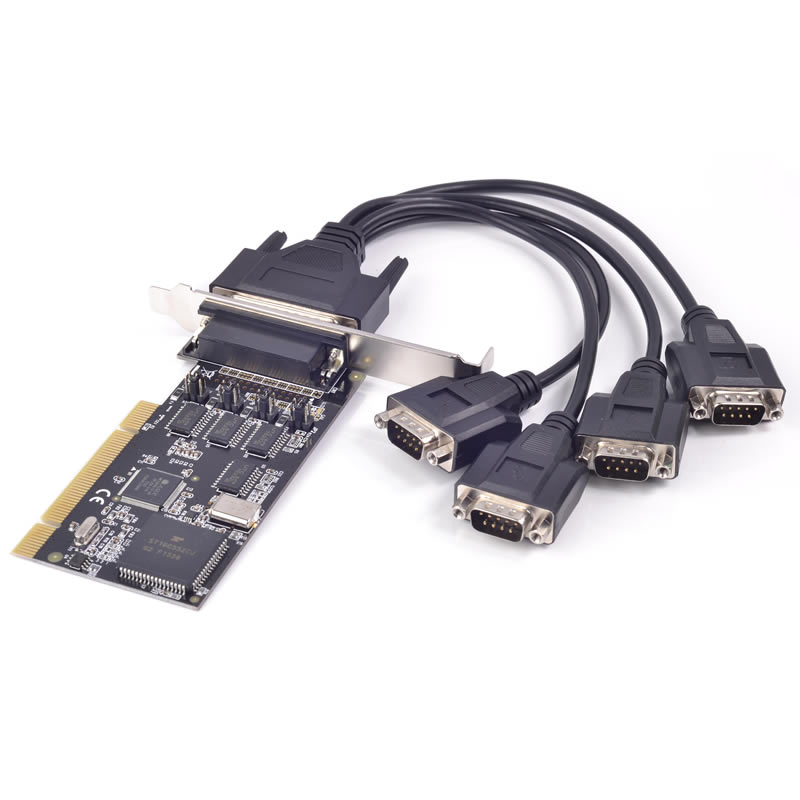

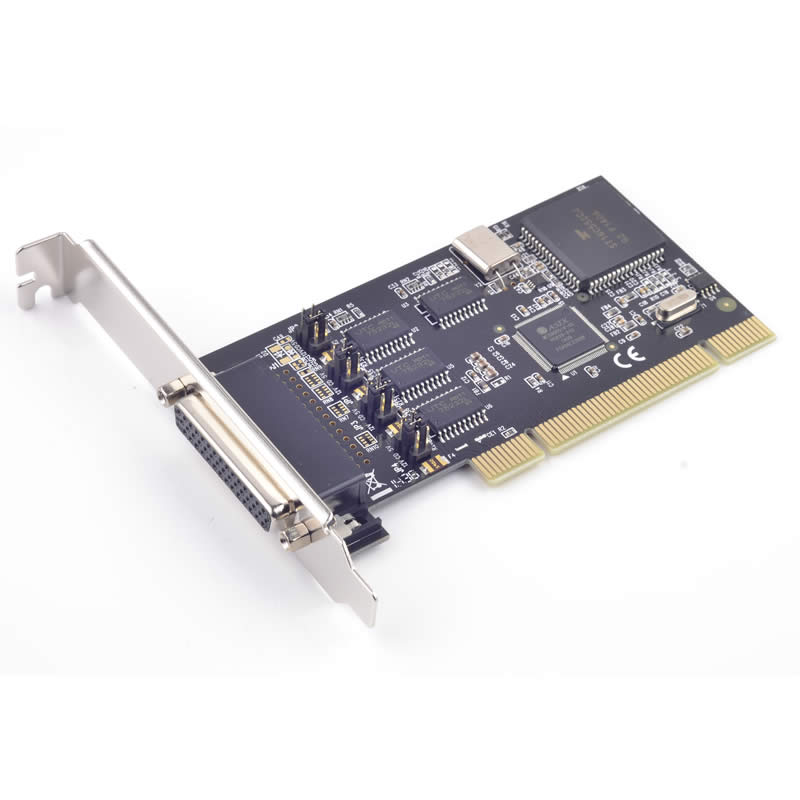

西霸PCI系列串并口卡采用PCI总线接口，可用于具有PCI插槽的电脑上。随着电脑技术的发展，越来越多的电脑主板不再集成串口或并口，通过安装西霸串口卡或并口卡产品，能够为电脑扩展出串口或并口，从而连接串口或并口设备，可适用于POS机，串口或并口打印机，串口键盘，密码键盘，串口LED显示器，刷卡机，工业自动化控制等串口设备。并口可适用于打印机等并口设备。
二、功能与规格参数
概述
·易于安装，系统自动分配IRQ 和 I/O 地址·完全符合PCI总线规范V2.3
·支持PCI电源管理模式
·支持PCI IRQ共享功能，一个主板可接多片串口或并口扩展卡
·支持Windows10, 8.1, 8, 7, Vista, XP, Server2012, 2008，2003（32位/64位）以及Linuxr操作系统
串口界面标准(RS232)
·符合工业自动化标准16C550 UART
·每个接口芯片内置256-byte 接收/发送缓存
·每个端口传输率可达115.2K bits/sec
·支持硬件和软件流控制
·支持5-, 6-, 7-, 8-, 9- bit串口数据格式
·支持Even, Odd, None, Space & Mark parity
·支持持1 或 2停止位
·通过跳线可设置可设置串口第1脚或第9脚供电功能（+5V，+12V，部分型号适用）
并口界面
·符合IEEE1284并口规范
·支持SPP, PS2, EPP 和ECP模式
·数据传输率可达1.5M Bytes/sec
·芯片内置256-byte 接收/发送缓存
三、跳线设置
西霸串口卡部分产品可通过跳线设置为设备供电。可以提供第1脚供电，或者提供第9脚供电。跳线出厂默认设置为原串口信号功能，在跳线旁标注+5V,CD,+12V为串口第一针供电，另一种跳线旁标注+5V，RI,+12V为串口第九针供电，请在连接串口设备前，确认设备使用的供电需求方式，以免跳线设置错误，造成系统或设备损坏。
四、驱动安装
安装好串口卡后，重启电脑，系统会自动检测到新硬件，并弹出驱动安装界面，请点击取消，把驱动光盘放到CD中，打开光盘，打开MOSCHIP(或Asix)目录，打开MCS986目录,打开操作系统对应的安装目录，以WIN7(64位）系统为例，打开Moschip/Windows7/Win7_64bit目录，点击运行SthSetup.exe,运行该文件，在弹出的界面，点击Install，安装程序自动复制驱动文件，驱动安装完成后如下图所示。点击Exit退出安装程序。(如对应操作系统内没有安装文件，请查看WHQL目录）
一般情况下，系统会自动找到新的硬件，并完成相对应的驱动程序安装。部分电脑可能无法自动安装驱动程序，请手动在设备管理器里刷新硬件，然后弹出的驱动程序安装界面选择自动安装即可。
其他版本Ｗindows操作系统安装方法与Windows 7相同。
Linux与DOS安装请参阅相应目录下的PDF或TXT文档。
如果需要卸载驱动程序，请运行MODCHIP_PCIUninst.exe文件，程序自动卸载已安装的驱动程序。
五、更新驱动程序与驱动下载
驱动下载地址：https://yunpan.360.cn/surl_yu9uVsDu94U （提取码：a512）
也可在下面网站下载：
http://www.drivers-download.com
请在“Drivers Search”中填入下载代码，如DL-0234906,然后点击”Search now”从打开的页面选择要下载的驱动程序。
六、驱动程序安装校验
串口卡或并口卡安装好驱动后，请在设备管理器中查看串口卡安装情况，如下图中的COM2和COM3,此系统中安装了PCIe2串1并扩展卡，主板原生带COM1,新增加的串口为COM2与COM3,并口新增端口为LPT2.
七、端口参数设置
右键点击相应的串口选项，如"High SPeed Serial Port(COM2)", 单击属性，在高级选项标签里可以更改COM端口号，例如把COM2更改为COM6。在Port Setting内可以设置串口参数，比如波特率、数据位、停止位、校验位、流量控制等参数，参见下图：设置波特率时请参考设备波特率传输要求，设备端或应用软件必须与电脑端口波特设置一致，才能确保数据正确传输。并口一般主板默认为LTP1,并口卡安装上后，可能是LPT2,有些设备默认为LPT1,用户可以通过更改端口号更改为LPT1使用。
使用手册PDF文档下载地址：https://yunpan.360.cn/surl_yrcEZL7iNn9 （提取码：9bb4）
