产品介绍
功能描述
10倍USB 2.0 传输速度*
规格参数
符合PCI Express 规范 Revision 2.0
符合通用串行总线USBB 3.0 规范 Revision 1.0
向下兼容USB2.0 和 PCI-Express 1.0
支持如下数据传输率
-USB2.0模式-最高480Mbps*
-USB3.0模式-最高5 Gbps*
每个USB3.0接口电源输出：5V/900mA(with PSU connected)
支持Windows 10,8,7,Vista,XP,Server2008R2 32/64-bit,Linux Kernel 2.6 or later
* 为理论USB 2.0, USB 3.0 或 SATA II传输速度，实际传输速度与电脑配置， 数据线，连接设备等因素有关.
规格参数
| 产品型号 |
主控芯片 |
| FG-EU306B-1 |
Renesas（NEC） |
符合PCI Express 规范 Revision 2.0
符合通用串行总线USBB 3.0 规范 Revision 1.0
向下兼容USB2.0 和 PCI-Express 1.0
支持如下数据传输率
USB2.0模式-最高480Mbps*
USB3.0模式-最高5 Gbps*
每个USB3.0接口电源输出：5V/900mA(with PSU connected)
支持Windows 10,8, 7 / Vista / XP, Server 2008 R2 32/64-bit, Linux Kernel 2.6 or later
产品尺寸: (approx.)
重量: 48.5 gram(approx.)
工作温度: 0-70°C
* 为理论USB 2.0, USB 3.0 或 SATA II传输速度，实际传输速度与电脑配置， 数据线，连接设备等因素有关.
说明文档
一、产品简介：

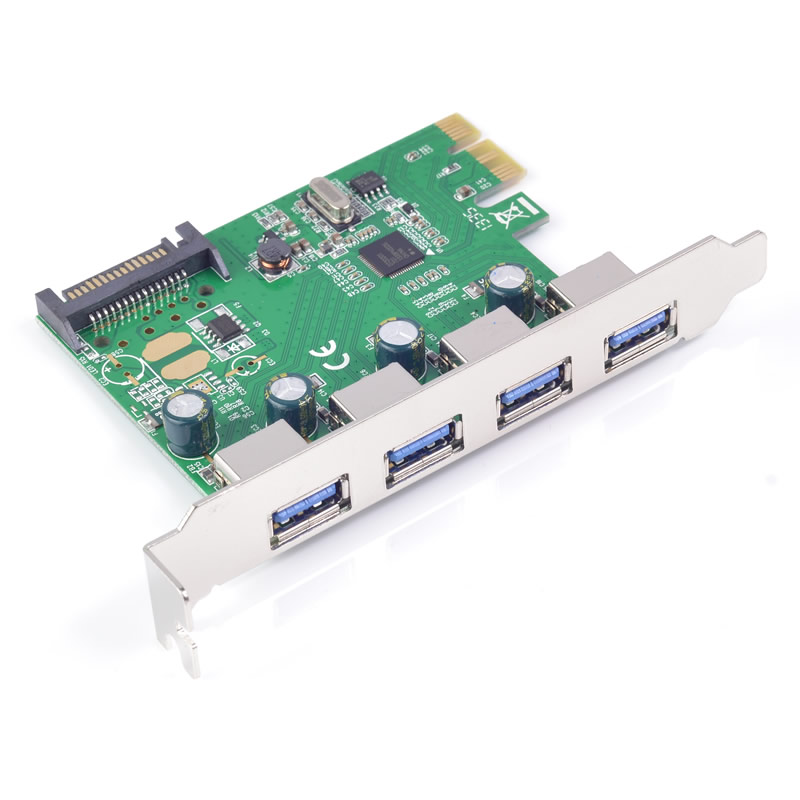

USB3.0是为新的设备，媒体格式以及大容量存储而制定的更快、更便捷的传输标准,西霸PCI-ExpressUSB 3.0扩展卡符合通用串行总线3.0标准Ver 1.0 ，符合PCI Express Gen2协议，其数据传输率高达5Gbps，十倍于USB2.0的480Mbps，能兼容USB2.0和1.1标准，USB3.0的设备可以直接在USB2.0接口上使用，USB2.0的设备也可以直接在USB3.0接口上使用。支持包括U盘，USB移动硬盘, MP3, 外置光驱，数码相机，手机，摄像头，平板电脑等各类USB设备。
二、功能与规格参数：
采用 Renesas 瑞萨(原NEC)USB 3.0主控 IC
PCI-Express 2.0 1-Lane (x1) 界面,符合PCI-ExpressV2.0规范
支持PCI总线电源管理界面 Revision 1.2
符合USB3.0超速规范1.0版
符合Intel's Extensible Host Controller Interface (xHCI) 规范 Revision 1.0
最高传输率高达5Gbps，远高于USB2.0的480Mbps，高达10倍;
向下兼容USB2.0、USB1.1、USB1.0
更加強大的電源供給:最高5V 900mA
19PIN插针設計，可直接連主机机箱前面板USB3.0接口*
內置USB3.0使內部机箱內部USB3.0设备连接更加便利*
內置大4PIN或15PIN SATA电源接口，供電充足穩定，保障设备稳定运行
支持USB热插拔功能，即插即用
支持台式机标准铁片和短铁片(适用于FG-EU307A FG-EU306C FG-EU306D)
Microsoft WHQL认证驱动程序，支持Windows10, 8 ,7, Vista ,XP 32位/64位操作系统及Server 20012 2008 R2 64位操作系统，Linux免驱
*为部分产品具备的功能或规格尺寸，FG-EU306B-1必须外接大4PIN或SATA15PIN电源才能使用连接设备工作。
三、驱动安装
在电脑安装好USB3.0扩展卡后，开启主机，系统会自动检测到新硬件，并弹出驱动安装界面，请点击取消，按下面步骤进行操作。
1.把驱动光盘插入光驱中。（假设光驱在电脑的盘符为D:）
2.打开驱动光盘，打开目录 D:\Renesas\uPD72020x\
3.双击运行 “setup.exe”
4.驱动程序安装向导运行，请依照屏幕的安装提示完成驱动程序的安装。系统会找到新的硬件，并完成相关的驱动安装。如果无法自动安装驱动，请手动在设备管理器里刷新硬件,然后弹出的安装界面选择自动安装即可。
四、更新驱动程序与驱动下载:
驱动下载：https://yunpan.360.cn/surl_yu93pHeAkTR （提取码：a2dc）
最新的驱动程序请在下面网站下载：http://www.drivers-download.com，请在 “Drivers Search”中填入下载代码，如DL-0234903,然后点击Search now,从打开的页码选择要下载的驱动程序。
五、驱动安装校验：
校验驱动程序是否安装正确，首先打开设备管理器，在通用串行总线控制器里查看到:
Renesas Electronics USB 3.0 Host Controller
Renesas Electronics USB 3.0 Root Hub
六、适用产品：

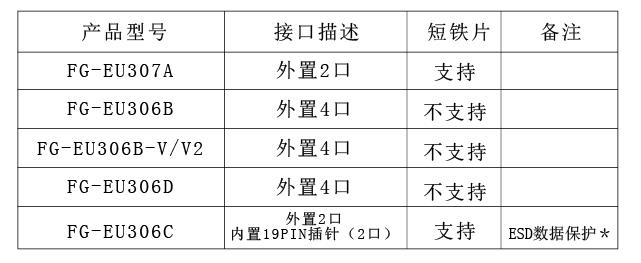

本快速安装手册适用西霸以下产品:
* ESD数据保护参数：
IEC61000-4-2(ESD)±15kV(空气),±8kV(接触)
IEC61000-4-4(EFT)40A(5/50ns)
IEC61000-4-5(Lightning)5A(8/20μs)
